Lắp đặt tủ điện hạ thế: quy trình và tiêu chuẩn kỹ thuật

Lắp đặt tủ điện hạ thế là hạng mục quan trọng trong hệ thống điện dân dụng và công nghiệp, giúp phân phối, bảo vệ và điều khiển nguồn điện hiệu quả. Cùng tìm hiểu quy trình lắp đặt, yêu cầu kỹ thuật và những lưu ý để đảm bảo hệ thống vận hành an toàn, bền bỉ.

Lắp đặt tủ điện hạ thế là gì?

Lắp đặt tủ điện hạ thế là quá trình thi công, đấu nối và đưa vào vận hành hệ thống tủ điện làm việc ở điện áp dưới 1.000V nhằm phân phối, điều khiển và bảo vệ nguồn điện trong các công trình dân dụng, thương mại và công nghiệp.

Tủ điện hạ thế thường được lắp đặt sau máy biến áp hoặc nguồn điện tổng, đóng vai trò phân phối điện đến các phụ tải thông qua các thiết bị như MCCB, MCB, ACB, contactor, relay bảo vệ, đồng hồ đo điện và các thiết bị điều khiển khác. Việc lắp đặt tủ điện hạ thế đúng kỹ thuật không chỉ đảm bảo hệ thống vận hành ổn định mà còn góp phần nâng cao độ an toàn, giảm thiểu sự cố và kéo dài tuổi thọ thiết bị.

Vai trò của lắp đặt tủ điện hạ thế

Một hệ thống lắp đặt tủ điện hạ thế đạt tiêu chuẩn sẽ mang lại nhiều lợi ích cho công trình:

• Phân phối nguồn điện ổn định đến từng khu vực hoặc thiết bị.
• Đóng cắt và bảo vệ hệ thống khi xảy ra quá tải, ngắn mạch.
• Điều khiển và giám sát hoạt động của các thiết bị điện.
• Giúp cô lập sự cố nhanh chóng, hạn chế ảnh hưởng đến toàn hệ thống.
• Đảm bảo an toàn cho người vận hành và thiết bị điện.
• Thuận tiện cho công tác bảo trì, sửa chữa và mở rộng hệ thống.

Công tác chuẩn bị trước khi lắp đặt tủ điện hạ thế

Trước khi tiến hành lắp đặt tủ điện hạ thế, cần thực hiện đầy đủ các bước chuẩn bị để đảm bảo quá trình thi công diễn ra an toàn và đúng kỹ thuật.

Chuẩn bị hồ sơ kỹ thuật

Đơn vị thi công cần kiểm tra:

• Bản vẽ thiết kế đã được phê duyệt.
• Sơ đồ nguyên lý và sơ đồ đấu dây.
• Danh mục thiết bị trong tủ.
• Vị trí lắp đặt và phương án cấp nguồn.

Việc đối chiếu bản vẽ với hiện trạng giúp hạn chế sai sót trong quá trình lắp đặt.

Chuẩn bị vật tư và thiết bị

Các vật tư cần được kiểm tra trước khi thi công gồm:

• Vỏ tủ điện.
• MCCB, MCB, ACB.
• Contactor, relay bảo vệ.
• Thanh cái đồng (Busbar).
• Thanh DIN.
• Máng đi dây.
• Đầu cos, dây điện, bulong và phụ kiện lắp đặt.

Đồng thời chuẩn bị đầy đủ dụng cụ như máy khoan, máy siết lực, đồng hồ đo điện, máy đo cách điện và thiết bị kiểm tra chuyên dụng.

Quy trình lắp đặt tủ điện hạ thế

Để đảm bảo chất lượng công trình, lắp đặt tủ điện hạ thế thường được thực hiện theo các bước sau.

Bước 1: Gia công và kiểm tra vỏ tủ

Trước khi lắp thiết bị, cần kiểm tra:

• Kích thước vỏ tủ đúng bản vẽ.
• Khung tủ chắc chắn, không cong vênh.
• Bề mặt được sơn tĩnh điện đồng đều.
• Các lỗ khoét thiết bị chính xác.
• Bản lề và khóa hoạt động ổn định.

Đối với các công trình ngoài trời, cần lựa chọn cấp bảo vệ IP phù hợp nhằm chống bụi và chống nước hiệu quả.

Bước 2: Lắp đặt thiết bị trong tủ

Tiến hành lắp đặt các thiết bị theo đúng sơ đồ thiết kế.

Bao gồm:

• MCCB hoặc ACB tổng.
• MCB nhánh.
• Contactor.
• Relay bảo vệ.
• Đồng hồ Volt, Ampe.
• Đèn báo.
• Nút nhấn điều khiển.
• Thanh cái đồng.
• Thanh DIN.
• Thanh trung tính và tiếp địa.

Các thiết bị phải được cố định chắc chắn, đảm bảo khoảng cách cách điện theo tiêu chuẩn kỹ thuật.

Bước 3: Đấu nối tủ điện hạ thế

Đây là công đoạn quan trọng quyết định đến độ an toàn và ổn định của hệ thống.

Khi đấu nối cần đảm bảo:

• Dây dẫn được bố trí gọn gàng trong máng đi dây.
• Phân tách riêng mạch điều khiển và mạch động lực.
• Đánh số dây theo sơ đồ thiết kế.
• Sử dụng đầu cos đúng tiết diện.
• Siết lực đúng tiêu chuẩn tại các điểm đấu nối.

Đối với thanh cái đồng và MCCB, cần sử dụng đầu cos phù hợp để đảm bảo khả năng tiếp xúc điện tốt và hạn chế phát nhiệt trong quá trình vận hành.

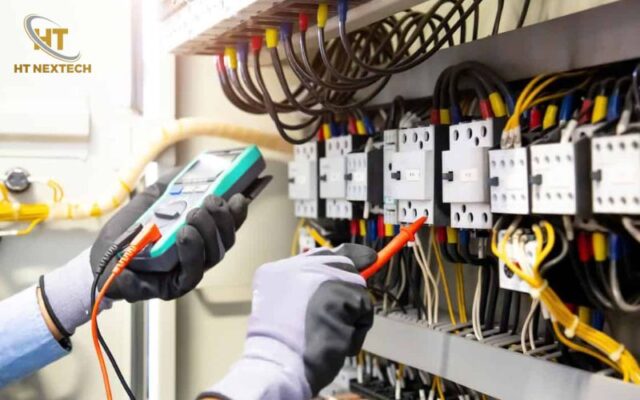

Bước 4: Kiểm tra trước khi cấp điện

Sau khi hoàn tất đấu nối, cần tiến hành kiểm tra toàn bộ hệ thống:

• Kiểm tra độ siết của các bulong.
• Kiểm tra tính liên tục của mạch điện.
• Đo điện trở cách điện.
• Đối chiếu sơ đồ đấu dây với bản vẽ.
• Vệ sinh bên trong tủ, loại bỏ bụi và vật lạ.

Chỉ tiến hành cấp điện khi tất cả các hạng mục đều đạt yêu cầu kỹ thuật.

Bước 5: Chạy thử và nghiệm thu

Sau khi cấp nguồn, tiến hành:

• Kiểm tra điện áp đầu vào.
• Kiểm tra từng nhánh tải.
• Kiểm tra trình tự pha.
• Kiểm tra khả năng đóng cắt của MCCB, MCB.
• Kiểm tra hoạt động của relay và contactor.

Khi hệ thống hoạt động ổn định sẽ tiến hành nghiệm thu và bàn giao đưa vào sử dụng.

Những yêu cầu kỹ thuật khi lắp đặt tủ điện hạ thế

Để đảm bảo chất lượng công trình, việc lắp đặt tủ điện hạ thế cần tuân thủ các yêu cầu sau:

• Gia công tủ đúng kích thước thiết kế.
• Thiết bị điện được lắp đúng chủng loại.
• Khoảng cách pha và khoảng cách cách điện đạt tiêu chuẩn.
• Thanh cái đồng được gia công chính xác, tiếp xúc tốt.
• Dây dẫn được đánh số đầy đủ.
• Đầu cos được ép bằng dụng cụ chuyên dụng.
• Toàn bộ hệ thống được nối đất đúng quy định.
• Tuân thủ các tiêu chuẩn IEC 61439 và các quy chuẩn hiện hành.

Các loại tủ điện hạ thế thường được lắp đặt

Tùy theo chức năng sử dụng, lắp đặt tủ điện hạ thế có thể áp dụng cho nhiều loại tủ khác nhau như:

• Tủ điện tổng MSB: Tiếp nhận và phân phối nguồn điện chính.
• Tủ phân phối DB: Cấp nguồn cho từng khu vực hoặc tầng.
• Tủ ATS: Tự động chuyển đổi giữa nguồn điện lưới và máy phát.
• Tủ điều khiển động cơ MCC: Điều khiển và bảo vệ động cơ điện.
• Tủ biến tần: Điều chỉnh tốc độ động cơ.
• Tủ tụ bù: Nâng cao hệ số công suất và giảm tổn thất điện năng.
• Tủ điều khiển chiếu sáng: Quản lý hệ thống chiếu sáng trong nhà và ngoài trời.
• Tủ công tơ: Đo lường và quản lý điện năng tiêu thụ.

Lưu ý khi vận hành sau khi lắp đặt tủ điện hạ thế

Để hệ thống hoạt động bền bỉ và an toàn, cần lưu ý:

• Không vận hành khi cửa tủ chưa được đóng kín.
• Không thực hiện đấu nối khi tủ đang mang điện.
• Kiểm tra định kỳ các đầu nối và thanh cái.
• Đo nhiệt độ tại các điểm tiếp xúc để phát hiện sớm hiện tượng phát nhiệt.
• Vệ sinh bụi bẩn bên trong tủ theo định kỳ.
• Kiểm tra hoạt động của MCCB, relay và contactor.
• Bảo trì theo đúng khuyến cáo của nhà sản xuất.

HT Nextech – Đơn vị lắp đặt tủ điện hạ thế chuyên nghiệp

HT Nextech là đơn vị chuyên thiết kế, sản xuất và lắp đặt tủ điện hạ thế cho các công trình dân dụng, thương mại và công nghiệp trên toàn quốc.

Với đội ngũ kỹ sư giàu kinh nghiệm cùng quy trình thi công chuyên nghiệp, HT Nextech cam kết:

• Thiết kế theo đúng yêu cầu kỹ thuật của từng dự án.
• Sử dụng thiết bị điện chính hãng từ các thương hiệu uy tín.
• Gia công vỏ tủ bằng công nghệ CNC hiện đại.
• Thi công, đấu nối đúng tiêu chuẩn IEC 61439.
• Kiểm tra, chạy thử và nghiệm thu trước khi bàn giao.
• Hỗ trợ bảo hành và bảo trì nhanh chóng.

Lắp đặt tủ điện hạ thế là hạng mục quan trọng quyết định đến hiệu quả vận hành và độ an toàn của toàn bộ hệ thống điện. Việc tuân thủ đúng quy trình thi công, lựa chọn thiết bị phù hợp và thực hiện kiểm tra kỹ lưỡng trước khi đưa vào vận hành sẽ giúp hệ thống hoạt động ổn định, tiết kiệm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Nếu bạn đang tìm kiếm đơn vị lắp đặt tủ điện hạ thế uy tín, HT Nextech sẽ mang đến giải pháp toàn diện từ tư vấn, thiết kế, sản xuất đến thi công và bảo trì, đáp ứng mọi yêu cầu của các dự án điện công nghiệp và dân dụng.
