Tủ điện âm tường: Cấu tạo, kích thước và cách lắp đặt

Tủ điện âm tường là giải pháp giúp bố trí hệ thống điện gọn gàng, tiết kiệm không gian và tăng tính thẩm mỹ. Thay vì lắp nổi trên bề mặt tường, phần thân tủ được đặt chìm trong ô chờ đã chuẩn bị sẵn. Loại tủ này thường được sử dụng trong nhà ở, căn hộ, văn phòng, cửa hàng và nhiều công trình dân dụng. Để lựa chọn đúng sản phẩm, cần quan tâm đến cấu tạo, kích thước, số lượng module và cách lắp đặt.

Tủ điện âm tường là gì?

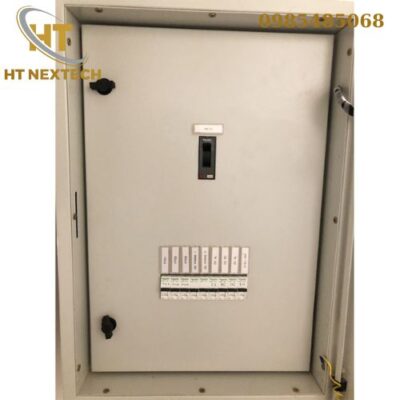

Tủ điện âm tường là loại tủ được thiết kế để lắp chìm vào bên trong tường. Sau khi hoàn thiện, phần thân tủ nằm trong ô âm. Mặt cửa gần như đồng phẳng với bề mặt tường.

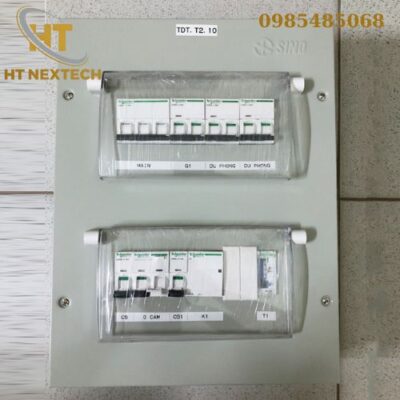

Bên trong tủ thường bố trí aptomat và các thiết bị bảo vệ, đóng cắt điện. Tùy hệ thống, tủ có thể chứa thêm thanh trung tính, thanh tiếp địa và các thiết bị khác.

Thiết kế âm tường giúp hạn chế phần tủ nhô ra ngoài. Nhờ đó, không gian trở nên gọn gàng và phù hợp với các công trình hiện đại.

Cấu tạo tủ điện âm tường

Một tủ điện âm tường thường gồm phần vỏ tủ, cửa tủ và hệ thống gá lắp thiết bị. Cấu tạo cụ thể có thể thay đổi theo kích thước và mục đích sử dụng.

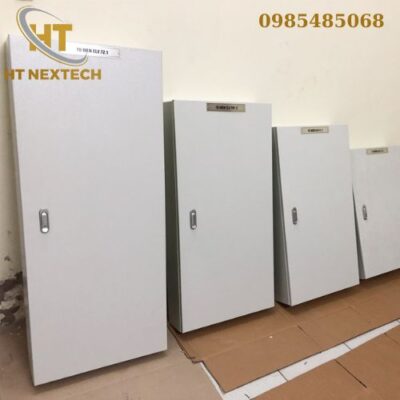

Vỏ tủ

Vỏ tủ có nhiệm vụ bảo vệ các thiết bị điện bên trong. Vật liệu thường được lựa chọn dựa trên môi trường và yêu cầu của công trình.
Một số loại sử dụng thép sơn tĩnh điện. Bề mặt được xử lý nhằm tăng độ bền và tính thẩm mỹ.

Cửa tủ

Cửa tủ giúp che chắn thiết bị và hạn chế tác động từ bên ngoài. Thiết kế cửa cần đảm bảo đóng mở thuận tiện khi kiểm tra.
Tùy mẫu tủ, cửa có thể là dạng kín hoặc có phần quan sát thiết bị. Bản lề và khóa cũng cần phù hợp với cấu tạo tủ.

Thanh DIN

Thanh DIN được sử dụng để cố định các thiết bị điện dạng module. Aptomat và một số thiết bị khác có thể được bố trí trên thanh này.
Cách bố trí cần đảm bảo khoảng cách phù hợp. Đồng thời, kỹ thuật viên vẫn cần có đủ không gian để đấu nối và bảo trì.

Thanh trung tính và thanh tiếp địa

Thanh trung tính dùng để tập trung và phân phối dây trung tính. Thanh tiếp địa hỗ trợ kết nối dây bảo vệ theo thiết kế.
Các thanh này cần được bố trí rõ ràng. Đầu nối cũng phải được cố định chắc chắn trong quá trình lắp đặt.

Vị trí đấu dây

Tủ cần có không gian phù hợp cho dây nguồn và dây tải. Vị trí đưa dây vào và ra cần được xác định từ bản vẽ.
Cách bố trí hợp lý giúp dây không bị chồng chéo. Việc kiểm tra và sửa chữa cũng thuận tiện hơn.

Kích thước tủ điện âm tường

Kích thước tủ điện âm tường phụ thuộc vào số lượng thiết bị và cấu hình hệ thống. Không nên chọn tủ chỉ dựa trên kích thước có sẵn.

Các thông số thường cần xác định gồm:

Chiều cao tủ.
Chiều rộng tủ.
Chiều sâu tủ.
Số lượng module.
Số lượng thiết bị.
Không gian dành cho dây dẫn.
Khoảng trống dự phòng để mở rộng.

Tủ điện âm tường 4 module

Đây là loại có kích thước nhỏ, phù hợp với hệ thống điện đơn giản. Tủ thường dùng cho một số mạch điện cơ bản.

Tủ điện âm tường 8 module

Tủ 8 module có không gian lớn hơn loại 4 module. Sản phẩm phù hợp với hệ thống có thêm các mạch chiếu sáng hoặc ổ cắm.

Tủ điện âm tường 12 module

Loại 12 module đáp ứng nhu cầu bố trí nhiều thiết bị hơn. Đây là lựa chọn thường được cân nhắc cho các hệ thống có nhiều nhánh điện.

Tủ điện âm tường 18 module trở lên

Các mẫu nhiều module phù hợp với hệ thống có nhiều mạch và thiết bị. Kích thước thực tế cần được xác định theo cấu hình tủ.

Không nên mặc định mọi tủ cùng số module có kích thước giống nhau. Kích thước còn phụ thuộc vào thiết kế, hãng sản xuất và cách bố trí thiết bị.

Cách chọn kích thước tủ điện âm tường

Để chọn đúng kích thước, cần bắt đầu từ số lượng thiết bị cần lắp. Sau đó xác định không gian cần thiết cho dây dẫn và đấu nối.
Nếu hệ thống có khả năng mở rộng, nên dành thêm module dự phòng. Cách này giúp hạn chế việc phải thay tủ khi bổ sung thiết bị.
Ngoài ra, cần xác định kích thước ô âm tường trước khi thi công. Ô chờ phải phù hợp với kích thước thực tế của thân tủ.

Cách lắp đặt tủ điện âm tường

Quy trình lắp đặt cần được thực hiện cẩn thận để đảm bảo tủ chắc chắn và thuận tiện sử dụng.

Bước 1: Xác định vị trí

Trước tiên, cần xác định vị trí lắp tủ trên bản vẽ. Vị trí nên dễ tiếp cận và thuận tiện cho việc kiểm tra.
Không nên đặt tủ tại khu vực thường xuyên tiếp xúc với nước. Đối với công trình đặc biệt, cần xem xét điều kiện môi trường trước khi lựa chọn tủ.

Bước 2: Chuẩn bị ô âm tường

Ô chờ cần được tạo theo kích thước của thân tủ. Chiều sâu cũng phải đủ để đưa phần thân tủ vào bên trong.
Kích thước ô chờ cần được kiểm tra trước khi cố định tủ. Điều này giúp hạn chế tình trạng tủ bị lệch hoặc không vừa ô.

Bước 3: Đưa tủ vào ô chờ

Sau khi chuẩn bị xong, thân tủ được đưa vào vị trí đã xác định. Tủ cần được căn chỉnh thẳng và cố định chắc chắn.
Mặt tủ nên được căn theo bề mặt hoàn thiện của tường. Việc này giúp tăng tính thẩm mỹ sau khi hoàn thiện.

Bước 4: Lắp thiết bị

Các thiết bị được bố trí theo sơ đồ điện. Aptomat và thiết bị bảo vệ cần được sắp xếp khoa học.
Nên phân chia các nhóm thiết bị rõ ràng. Cách bố trí này giúp quá trình kiểm tra và bảo trì thuận tiện hơn.

Bước 5: Đấu nối dây điện

Dây nguồn và dây tải được đưa vào đúng vị trí. Các đầu dây cần được đánh dấu và đấu nối theo sơ đồ.
Dây dẫn không nên bố trí quá chật. Cần đảm bảo không gian phù hợp cho thao tác và kiểm tra.

Bước 6: Kiểm tra trước khi đóng điện

Sau khi hoàn thành đấu nối, cần kiểm tra lại toàn bộ thiết bị và đầu dây. Các thông số cần được đối chiếu với thiết kế.
Chỉ nên đưa hệ thống vào vận hành sau khi hoàn thành các bước kiểm tra cần thiết.

Ưu điểm của tủ điện âm tường

Tủ điện âm tường mang lại nhiều lợi ích trong những không gian cần tối ưu diện tích.

Tối ưu không gian

Phần thân tủ nằm trong tường nên không nhô nhiều ra ngoài. Điều này giúp khu vực sử dụng thông thoáng hơn.

Tăng tính thẩm mỹ

Mặt tủ có thể được bố trí đồng bộ với bề mặt tường. Đây là ưu điểm đáng chú ý trong nhà ở và văn phòng.

Bảo vệ thiết bị

Thiết bị nằm bên trong vỏ tủ và ít bị tác động trực tiếp từ bên ngoài. Tuy nhiên, khả năng bảo vệ vẫn phụ thuộc vào cấu tạo và cấp bảo vệ của tủ.

Dễ quản lý hệ thống điện

Các thiết bị được tập trung trong một vị trí. Người vận hành có thể kiểm tra và đóng cắt từng mạch khi cần.

Những lưu ý khi lắp tủ điện âm tường

Để tủ hoạt động ổn định, cần lưu ý một số vấn đề trong quá trình thiết kế và thi công.

Xác định kích thước tủ trước khi tạo ô chờ.
Không đặt tủ tại vị trí có nguy cơ thấm nước.
Chọn số module phù hợp với thiết bị.
Nên có không gian dự phòng cho nhu cầu mở rộng.
Bố trí dây dẫn gọn và dễ kiểm tra.
Đảm bảo tủ được cố định chắc chắn.
Kiểm tra thiết bị trước khi đóng điện.
Lựa chọn cấp bảo vệ phù hợp với môi trường.

Tủ điện âm tường được sử dụng ở đâu?

Tủ điện âm tường thường xuất hiện trong các công trình cần tiết kiệm không gian.

Nhà ở và căn hộ

Tủ được sử dụng để phân phối điện cho chiếu sáng, ổ cắm và các thiết bị trong nhà. Kích thước thường được lựa chọn dựa trên số lượng mạch.

Văn phòng

Tủ giúp quản lý các nhóm điện riêng như chiếu sáng và ổ cắm. Thiết kế âm giúp không gian làm việc gọn gàng hơn.

Cửa hàng và showroom

Tủ có thể được bố trí kín đáo để hạn chế ảnh hưởng đến khu vực trưng bày. Mặt cửa có thể được lựa chọn theo thiết kế nội thất.

Khách sạn và công trình dịch vụ

Tủ có thể được sử dụng tại các khu vực cần phân phối điện riêng. Cấu hình cần được tính toán theo hệ thống của từng công trình.

Giá tủ điện âm tường phụ thuộc vào yếu tố nào?

Giá sản phẩm không cố định vì mỗi cấu hình có yêu cầu khác nhau. Một số yếu tố ảnh hưởng gồm:

Kích thước và số module.
Vật liệu vỏ tủ.
Độ dày vật liệu.
Số lượng thiết bị bên trong.
Loại thiết bị đóng cắt.
Cấp bảo vệ.
Phụ kiện đi kèm.
Yêu cầu gia công riêng.
Số lượng sản phẩm.

Nếu cần báo giá chính xác, nên cung cấp kích thước hoặc bản vẽ. Danh sách thiết bị cũng giúp đơn vị sản xuất xác định cấu hình phù hợp.

HT NEXTECH cung cấp tủ điện âm tường theo yêu cầu

HT NEXTECH chuyên sản xuất, cung cấp và thi công các giải pháp cơ điện cho công trình. Danh mục sản phẩm gồm tủ điện, vỏ tủ điện và nhiều thiết bị điện khác.

Với tủ điện âm tường, HT NEXTECH có thể tư vấn cấu hình dựa trên nhu cầu thực tế. Kích thước, vật liệu và cách bố trí thiết bị được xem xét theo từng công trình.

Việc lựa chọn đúng cấu hình giúp tối ưu không gian và thuận tiện cho quá trình sử dụng. Đồng thời, tủ cũng dễ kiểm tra và bảo trì hơn khi được thiết kế hợp lý.

Câu hỏi thường gặp về tủ điện âm tường

Tủ điện âm tường có an toàn không?

Tủ có thể đảm bảo an toàn khi được thiết kế, lựa chọn thiết bị và lắp đặt đúng yêu cầu. Hệ thống bảo vệ cần phù hợp với tải điện thực tế.

Tủ điện âm tường nên có bao nhiêu module?

Số module phụ thuộc vào số lượng thiết bị cần lắp. Nên dự phòng thêm không gian nếu hệ thống có khả năng mở rộng.

Có thể đặt tủ điện âm tường theo kích thước riêng không?

Có. Tủ có thể được gia công theo kích thước và cấu hình riêng. Khách hàng nên cung cấp bản vẽ hoặc thông số trước khi sản xuất.

Tủ điện âm tường có dùng ngoài trời được không?

Có thể, nếu tủ có cấu tạo và cấp bảo vệ phù hợp. Môi trường ngoài trời cần được xem xét về nước, bụi và độ ẩm.

Khi nào nên chọn tủ điện âm tường?

Tủ phù hợp khi công trình ưu tiên tính gọn gàng và thẩm mỹ. Tuy nhiên, vị trí lắp đặt phải được tính toán từ giai đoạn thiết kế.

Tủ điện âm tường giúp tối ưu không gian và tạo sự gọn gàng cho hệ thống điện. Để tủ hoạt động ổn định, cần lựa chọn đúng cấu tạo, kích thước và thiết bị bên trong.
