Đồng Hồ Vạn Năng Là Gì? Công Dụng Và Cách Sử Dụng Hiệu Quả

Đồng hồ vạn năng là thiết bị đo điện quen thuộc trong lĩnh vực điện, điện tử và bảo trì công nghiệp. Nhờ khả năng đo nhiều thông số trên cùng một thiết bị, đồng hồ giúp kỹ thuật viên kiểm tra mạch điện, phát hiện sự cố và đánh giá tình trạng hoạt động của linh kiện.

Tuy nhiên, để sử dụng hiệu quả và đảm bảo an toàn, người dùng cần hiểu rõ chức năng, nguyên lý hoạt động và cách lựa chọn chế độ đo phù hợp.

Đồng hồ vạn năng là gì?

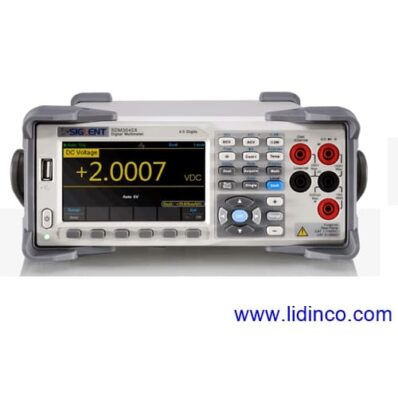

Đồng hồ vạn năng (Multimeter), còn gọi là đồng hồ VOM, là thiết bị đo lường điện có khả năng thực hiện nhiều phép đo như điện áp, dòng điện và điện trở. Một số dòng máy còn hỗ trợ đo điện dung, tần số, nhiệt độ và kiểm tra diode.

Thiết bị được sử dụng rộng rãi trong sửa chữa điện tử, lắp đặt hệ thống điện dân dụng, bảo trì nhà máy và nghiên cứu kỹ thuật.

Các loại đồng hồ vạn năng phổ biến hiện nay

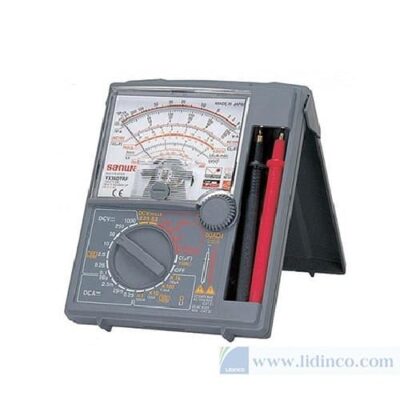

Hiện nay, đồng hồ vạn năng được chia thành hai loại chính là đồng hồ vạn năng kim và đồng hồ vạn năng số.

Đồng hồ vạn năng số thường được ưu tiên trong công việc kỹ thuật hiện đại nhờ khả năng đọc kết quả thuận tiện và nhiều tính năng hỗ trợ.

Công dụng của đồng hồ vạn năng

Đồng hồ vạn năng có thể thực hiện nhiều phép đo khác nhau, giúp người dùng kiểm tra nhanh tình trạng của hệ thống điện.

Đo điện áp AC và DC

Đây là chức năng cơ bản được sử dụng để kiểm tra điện áp nguồn, pin, bộ cấp nguồn và các mạch điện.

• Điện áp DC: Kiểm tra pin, ắc quy, nguồn một chiều và mạch điện tử.
• Điện áp AC: Kiểm tra nguồn điện xoay chiều và các hệ thống điện phù hợp với giới hạn thiết bị.

Khi đo, cần lựa chọn đúng chế độ AC hoặc DC và đảm bảo điện áp không vượt quá giới hạn cho phép.

Đo dòng điện

Đồng hồ vạn năng hỗ trợ đo dòng điện bằng cách mắc nối tiếp thiết bị đo với nhánh mạch cần kiểm tra. Chức năng này thường được sử dụng để đánh giá dòng tiêu thụ của linh kiện và thiết bị điện.

Người dùng cần lựa chọn đúng cổng cắm que đo và dải dòng điện. Không được đặt que đo ở chế độ đo dòng trực tiếp song song với nguồn điện vì có thể gây ngắn mạch.

Đo điện trở

Chức năng đo điện trở giúp xác định giá trị điện trở của linh kiện, dây dẫn và các bộ phận trong mạch điện.

Một số ứng dụng phổ biến:

• Kiểm tra giá trị điện trở.
• Phát hiện dây dẫn bị đứt.
• Đánh giá tình trạng tiếp xúc điện.
• Kiểm tra cuộn dây và linh kiện phù hợp.

Phép đo điện trở thông thường chỉ nên thực hiện khi mạch đã được ngắt nguồn và xả điện an toàn.

Kiểm tra thông mạch và diode

Chế độ thông mạch giúp kiểm tra khả năng kết nối điện giữa hai điểm, thường có tín hiệu âm thanh khi điện trở nằm dưới ngưỡng quy định của thiết bị.

Trong khi đó, chức năng kiểm tra diode hỗ trợ đánh giá đặc tính dẫn điện theo chiều thuận và chiều ngược, giúp phát hiện một số lỗi linh kiện bán dẫn.

Các chức năng đo bổ sung

Một số dòng đồng hồ vạn năng hiện đại được tích hợp thêm:

• Đo điện dung.
• Đo tần số.
• Đo nhiệt độ bằng đầu dò tương thích.
• Đo True RMS.
• Giữ giá trị đo (Data Hold).
• Ghi nhận giá trị lớn nhất và nhỏ nhất (Min/Max).

Các tính năng này giúp mở rộng phạm vi ứng dụng, đặc biệt trong công tác kiểm tra và bảo trì chuyên nghiệp.

Hướng dẫn sử dụng đồng hồ vạn năng đúng cách

Để đảm bảo kết quả chính xác, người dùng cần xác định rõ đại lượng cần đo trước khi kết nối thiết bị với mạch điện.

Cách đo điện áp

• Cắm que đen vào cổng COM.
• Cắm que đỏ vào cổng V/Ω.
• Chọn chế độ đo điện áp AC hoặc DC.
• Chọn dải đo phù hợp nếu đồng hồ không tự động chọn thang.
• Đặt hai que đo song song với hai điểm cần kiểm tra.
• Đọc kết quả trên màn hình.

Khi đo điện áp cao, cần sử dụng thiết bị và que đo có cấp an toàn phù hợp với vị trí đo.

Cách đo điện trở

• Ngắt nguồn điện khỏi mạch cần kiểm tra.
• Xác nhận mạch đã mất điện và xả điện tích còn lại.
• Chuyển đồng hồ sang chế độ Ω.
• Đặt hai que đo vào hai đầu linh kiện.
• Quan sát kết quả và đối chiếu với giá trị mong muốn.

Nếu đo điện trở trực tiếp trên bo mạch, các linh kiện mắc song song có thể làm sai lệch kết quả.

Cách đo dòng điện

• Ngắt nguồn trước khi thay đổi kết nối đo.
• Cắm que đỏ vào cổng đo dòng điện phù hợp.
• Chọn chế độ đo dòng AC hoặc DC theo khả năng của đồng hồ.
• Mắc đồng hồ nối tiếp với nhánh mạch cần đo.
• Cấp nguồn trở lại khi đã đảm bảo kết nối an toàn.
• Đọc kết quả và ngắt nguồn trước khi tháo dây đo.

Đối với dòng điện lớn hoặc mạch khó ngắt kết nối, có thể cân nhắc sử dụng ampe kìm phù hợp thay cho phép đo nối tiếp.

Những lưu ý quan trọng khi sử dụng đồng hồ vạn năng

Để đảm bảo an toàn và kéo dài tuổi thọ thiết bị, người dùng cần chú ý:

• Kiểm tra vỏ máy và que đo trước khi sử dụng.
• Chọn đúng chức năng và cổng đo.
• Không vượt quá giới hạn điện áp, dòng điện.
• Không đo điện trở khi mạch đang có điện.
• Không chuyển sang chế độ đo dòng khi que đo đang mắc song song với nguồn.
• Sử dụng thiết bị có cấp an toàn CAT phù hợp.
• Kiểm tra, hiệu chuẩn theo yêu cầu công việc.

Đặc biệt, đối với hệ thống điện công nghiệp, kỹ thuật viên cần tuân thủ quy trình an toàn và sử dụng phương tiện bảo hộ phù hợp.

Cách lựa chọn đồng hồ vạn năng phù hợp

Tùy theo nhu cầu sử dụng, người dùng nên lựa chọn thiết bị có thông số và tính năng tương ứng.

Ngoài ra, nên ưu tiên sản phẩm từ thương hiệu uy tín, có thông số kỹ thuật rõ ràng và chính sách bảo hành phù hợp.

Mua đồng hồ vạn năng chính hãng ở đâu?

LIDINCO là đơn vị cung cấp thiết bị đo lường điện và điện tử, phục vụ nhu cầu kiểm tra, sửa chữa và bảo trì trong nhiều lĩnh vực. Các dòng đồng hồ vạn năng với nhiều cấu hình và chức năng khác nhau giúp người dùng lựa chọn thiết bị phù hợp với công việc.

Khách hàng có thể tham khảo các dòng đồng hồ vạn năng tại LIDINCO để tìm hiểu thông số kỹ thuật, so sánh tính năng và lựa chọn sản phẩm đáp ứng nhu cầu sử dụng.

Kết luận

Đồng hồ vạn năng là thiết bị đo điện đa chức năng, hỗ trợ kiểm tra điện áp, dòng điện, điện trở và nhiều thông số quan trọng khác. Thiết bị đóng vai trò thiết yếu trong học tập, sửa chữa điện tử và bảo trì hệ thống điện.

Hiểu rõ chức năng, lựa chọn đúng chế độ đo và tuân thủ nguyên tắc an toàn sẽ giúp người dùng khai thác hiệu quả thiết bị, đồng thời nâng cao độ chính xác trong quá trình kiểm tra.
