Tủ điện hạ thế có gì đặc biệt? Bí quyết chọn đúng tủ cho từng công trình

Tủ điện hạ thế là thiết bị quan trọng trong hệ thống điện của nhà máy, tòa nhà và công trình công nghiệp. Sản phẩm đảm nhiệm chức năng đóng cắt, phân phối nguồn điện và bảo vệ các nhánh phụ tải. Việc lựa chọn đúng loại tủ giúp hệ thống vận hành ổn định, thuận tiện bảo trì và đáp ứng yêu cầu an toàn. Tùy theo công suất, môi trường lắp đặt và nhu cầu sử dụng, mỗi công trình cần cấu hình tủ điện phù hợp để tối ưu hiệu quả đầu tư.

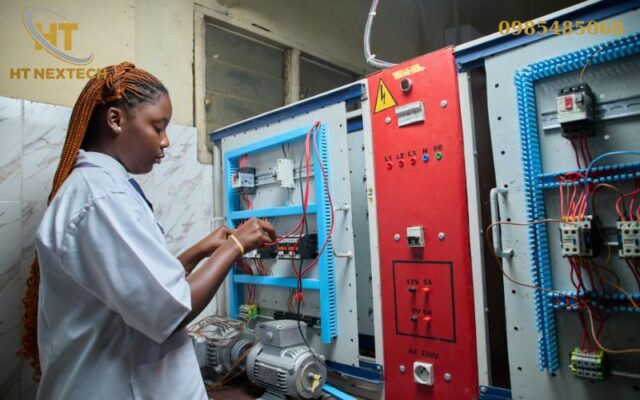

Tủ điện hạ thế là gì? Vì sao không thể chọn qua loại vỏ tủ?

Tủ điện hạ thế là cụm thiết bị điện được lắp đặt trong vỏ tủ chuyên dụng. Tủ có chức năng đóng cắt, phân phối, điều khiển và bảo vệ hệ thống điện hạ thế. Theo thông lệ kỹ thuật, thiết bị hạ thế hoạt động ở điện áp không vượt quá 1.000 V AC hoặc 1.500 V DC.

Tủ điện hạ thế hoàn chỉnh không chỉ có phần vỏ. Bên trong còn có thiết bị đóng cắt, thanh dẫn và hệ thống bảo vệ. Ngoài ra, tủ còn gồm phụ kiện đấu nối và các thành phần cần thiết theo thiết kế. Vì vậy, việc lựa chọn tủ cần dựa trên chức năng vận hành. Không nên chỉ xem xét kích thước hoặc vật liệu của vỏ tủ.

Trong thực tế, tủ điện hạ thế thường được bố trí sau máy biến áp. Tủ cũng có thể đặt tại các điểm phân phối điện của công trình. Nguồn điện được tiếp nhận và phân phối đến từng nhánh phụ tải. Khi cần, tủ còn hỗ trợ cô lập mạch để kiểm tra hoặc xử lý sự cố.

Cấu tạo tủ điện hạ thế và những bộ phận quyết định độ an toàn

Một tủ điện hạ thế cần có sự phối hợp giữa kết cấu cơ khí và thiết bị điện. Hệ thống bảo vệ cũng đóng vai trò quan trọng. Mỗi bộ phận đảm nhận một nhiệm vụ riêng và cần hoạt động đồng bộ.

Vỏ tủ điện và kết cấu khung

• Vỏ tủ tạo không gian để lắp đặt các thiết bị bên trong. Bộ phận này cũng hỗ trợ bảo vệ thiết bị trước tác động từ môi trường. Đồng thời, vỏ tủ giúp hạn chế những tiếp xúc ngoài ý muốn.
• Vật liệu phổ biến gồm thép sơn tĩnh điện và inox. Việc lựa chọn vật liệu phụ thuộc vào điều kiện sử dụng thực tế.
• Kết cấu khung cần có độ cứng phù hợp để chịu tải thiết bị và thanh dẫn. Kích thước tủ cũng phải phù hợp với cách bố trí linh kiện. Bên cạnh đó, cần đảm bảo khoảng cách cách điện và không gian phục vụ bảo trì.

Máy cắt và thiết bị đóng cắt

• Thiết bị đóng cắt có nhiệm vụ đóng hoặc ngắt nguồn điện. Thiết bị cũng giúp cô lập một phần hệ thống khi cần kiểm tra hoặc bảo trì.
• Tùy yêu cầu, tủ có thể sử dụng máy cắt không khí ACB hoặc máy cắt khối MCCB. Aptomat MCB cũng được sử dụng cho những vị trí phù hợp.
• Việc lựa chọn cần căn cứ vào dòng tải và dòng ngắn mạch dự kiến. Đặc tính bảo vệ của thiết bị cũng cần được xem xét. Ngoài ra, cần đánh giá khả năng phối hợp với các thiết bị khác trong hệ thống. Không nên chọn máy cắt chỉ dựa trên dòng điện ghi trên nhãn.

Hệ thống thanh cái đồng hoặc nhôm

• Thanh cái là bộ phận dẫn điện và phân phối nguồn đến các nhánh trong tủ. Thanh cái thường được làm bằng đồng hoặc nhôm. Vật liệu được lựa chọn theo dòng điện và điều kiện làm việc.
• Tiết diện thanh cái cần phù hợp với tải liên tục của hệ thống. Khả năng chịu tác động khi xảy ra ngắn mạch cũng cần được tính toán. Các mối nối phải đảm bảo khả năng tiếp xúc điện tốt. Điều này giúp hạn chế phát nhiệt trong quá trình vận hành.

Thiết bị đo lường và giám sát

• Tủ điện hạ thế có thể tích hợp nhiều thiết bị đo lường. Các thông số thường được theo dõi gồm điện áp, dòng điện và công suất. Hệ số công suất hoặc điện năng cũng có thể được giám sát.
• Một số thiết kế sử dụng bộ đo đa năng. Giải pháp này cho phép tập trung nhiều thông số trên cùng một thiết bị.
• Thông tin đo lường giúp người vận hành theo dõi tình trạng phụ tải. Qua đó, các dấu hiệu bất thường có thể được phát hiện sớm hơn. Với công trình cần quản lý năng lượng, dữ liệu có thể truyền về hệ thống giám sát tương thích.

Rơ le bảo vệ và mạch điều khiển

• Rơ le bảo vệ hỗ trợ phát hiện các trạng thái bất thường của hệ thống. Các tình trạng thường gặp gồm quá dòng hoặc chạm đất. Chức năng cụ thể phụ thuộc vào thiết kế và loại rơ le được trang bị.
• Khi phát hiện điều kiện bất thường, hệ thống có thể gửi lệnh đến thiết bị đóng cắt. Phần mạch bị ảnh hưởng sau đó được cô lập theo cấu hình bảo vệ.
• Mạch điều khiển có thể gồm nút nhấn, công tắc chọn chế độ và đèn báo. Tủ cũng có thể sử dụng rơ le trung gian hoặc bộ điều khiển khi cần. Thiết kế mạch cần thể hiện rõ chức năng và trạng thái vận hành. Các liên động cũng cần được xác định để thuận tiện cho việc kiểm tra.

Hệ thống tiếp địa và phụ kiện đấu nối

• Hệ thống tiếp địa liên kết các bộ phận kim loại cần bảo vệ với mạng tiếp địa của công trình. Cấu hình tiếp địa phải phù hợp với sơ đồ nối đất. Các yêu cầu trong thiết kế điện cũng cần được tuân thủ.
• Tủ còn có thể gồm máng đi dây, đầu cốt và thanh trung tính. Thanh bảo vệ, đầu nối cáp và nhãn nhận diện cũng là những phụ kiện thường gặp.
• Dây dẫn cần được bố trí khoa học và dễ nhận biết. Cách bố trí hợp lý giúp hạn chế nhầm lẫn trong quá trình thi công. Đồng thời, việc vận hành và bảo trì sau này cũng thuận tiện hơn.

Các loại tủ điện hạ thế phổ biến và cách phân biệt

Mỗi loại tủ điện hạ thế đảm nhận một nhiệm vụ riêng trong hệ thống phân phối điện. Hiểu rõ chức năng sẽ giúp chủ đầu tư lựa chọn cấu hình phù hợp. Qua đó, công trình hạn chế tình trạng đầu tư thiếu hoặc thừa thiết bị.

Tủ điện tổng MSB

• Tủ MSB tiếp nhận nguồn điện hạ thế từ máy biến áp hoặc nguồn cấp chính. Sau đó, nguồn điện được phân phối đến các tủ nhánh.
• Tủ thường sử dụng máy cắt tổng, thanh cái và các thiết bị bảo vệ. Cấu hình cụ thể được lựa chọn theo công suất và yêu cầu của công trình.
• Tủ MSB thường xuất hiện tại nhà máy, trung tâm thương mại và tòa nhà văn phòng. Đây cũng là loại tủ phổ biến tại các khu công nghiệp.

Tủ điện phân phối MDB

• Tủ MDB có nhiệm vụ phân phối điện đến các tủ nhánh hoặc nhóm phụ tải. Thiết kế cần xem xét số lượng ngõ ra và yêu cầu bảo vệ từng nhánh.
• Cấu hình thiết bị phụ thuộc vào sơ đồ cấp điện. Yêu cầu vận hành thực tế cũng ảnh hưởng đến cách bố trí tủ.

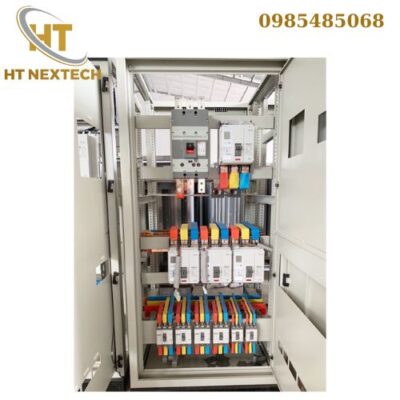

Tủ điện phân phối nhánh DB

• Tủ DB cấp điện cho các mạch cuối hoặc nhóm thiết bị tại từng khu vực. Tủ thường được dùng cho hệ thống chiếu sáng, ổ cắm và khu vực văn phòng.
• Việc chia mạch hợp lý giúp cô lập khu vực gặp sự cố dễ dàng hơn. Quá trình kiểm tra và bảo trì cũng thuận tiện hơn.

Tủ điều khiển động cơ MCC

• Tủ MCC tập trung các thiết bị đóng cắt, bảo vệ và điều khiển động cơ điện.
• Tùy ứng dụng, tủ có thể tích hợp nhiều phương án khởi động. Phổ biến gồm khởi động trực tiếp, sao tam giác, khởi động mềm hoặc biến tần.
• Tủ MCC phù hợp với dây chuyền sản xuất, hệ thống bơm và quạt. Tủ cũng được sử dụng cho nhiều thiết bị cơ điện trong công trình.

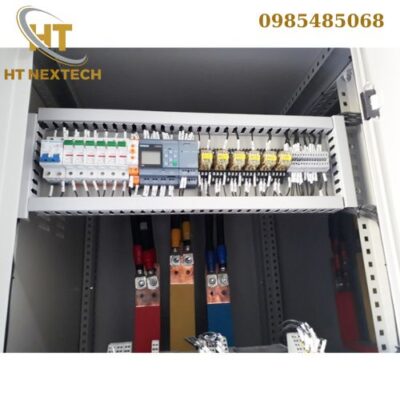

Tủ chuyển nguồn ATS

• Tủ ATS hỗ trợ chuyển đổi giữa nguồn điện chính và nguồn dự phòng. Cách thức chuyển đổi phụ thuộc vào cấu hình thiết kế.
• Loại tủ này thường được sử dụng cho các phụ tải cần duy trì nguồn điện.
• Phương án chuyển nguồn phải có liên động phù hợp. Điều này giúp tránh kết nối đồng thời các nguồn không được phép hòa song song.

Nguyên lý hoạt động của tủ điện hạ thế

Tủ điện hạ thế hoạt động theo nguyên lý tiếp nhận, đóng cắt và phân phối nguồn điện. Tủ cũng thực hiện chức năng bảo vệ các mạch điện. Trình tự vận hành cụ thể phụ thuộc vào loại tủ và thiết bị được lắp đặt.

Quá trình cơ bản gồm các bước sau:

• Tiếp nhận nguồn: Nguồn điện đi vào tủ qua thiết bị đóng cắt đầu vào.
• Phân phối điện: Thanh cái truyền điện đến từng nhánh theo sơ đồ thiết kế.
• Cấp điện cho phụ tải: Thiết bị đóng cắt nhánh cấp nguồn đến các phụ tải tương ứng.
• Giám sát thông số: Thiết bị đo ghi nhận dòng điện, điện áp và các thông số được hỗ trợ.
• Bảo vệ khi có sự cố: Thiết bị bảo vệ ngắt mạch khi phát hiện điều kiện bất thường thuộc phạm vi bảo vệ.
• Cô lập và kiểm tra: Nhân sự chuyên môn xác định nguyên nhân trước khi tiến hành sửa chữa. Các biện pháp an toàn cần được thực hiện theo quy trình.

Khả năng phát hiện và cô lập sự cố phụ thuộc vào thiết bị bảo vệ. Việc cài đặt và phối hợp giữa các thiết bị cũng rất quan trọng. Vì vậy, tủ cần được thiết kế đồng bộ với toàn bộ hệ thống điện. Không nên chỉ lắp ghép các linh kiện riêng lẻ.

Tiêu chuẩn kỹ thuật cần quan tâm khi thiết kế tủ điện hạ thế

Tiêu chuẩn kỹ thuật đưa ra các yêu cầu liên quan đến thiết kế và chế tạo. Đây cũng là cơ sở để kiểm tra và đánh giá thiết bị. Với tủ điện hạ thế, cần xác định đúng tiêu chuẩn áp dụng ngay từ đầu.

Tiêu chuẩn IEC 61439

• IEC 61439 là bộ tiêu chuẩn quan trọng đối với cụm thiết bị đóng cắt và điều khiển hạ thế. Tiêu chuẩn quy định nhiều yêu cầu liên quan đến kết cấu và đặc tính kỹ thuật. Nội dung xác minh thiết kế và kiểm tra cụm tủ cũng được đề cập theo phạm vi áp dụng.
• Khi đặt hàng, chủ đầu tư nên xác định rõ tiêu chuẩn áp dụng trong hồ sơ kỹ thuật. Phiên bản của tiêu chuẩn cũng cần được thống nhất. Không nên chỉ dựa vào thông tin giới thiệu để kết luận sản phẩm đáp ứng đầy đủ tiêu chuẩn.

Cấp bảo vệ IP

• Cấp IP thể hiện mức độ bảo vệ của vỏ thiết bị theo các điều kiện thử nghiệm quy định. Chỉ số này liên quan đến khả năng ngăn vật rắn và nước xâm nhập.
• Việc lựa chọn cấp IP cần dựa trên vị trí lắp đặt và nguy cơ bụi. Độ ẩm và phương pháp vệ sinh cũng cần được xem xét.
• Tủ trong phòng kỹ thuật khô ráo có thể có yêu cầu khác với tủ ngoài trời. Khu vực sản xuất nhiều bụi cũng cần được đánh giá riêng. Cần lưu ý, cấp IP không đồng nghĩa với khả năng chống ăn mòn hoặc chịu va đập.

Khả năng chịu dòng ngắn mạch

• Khi xảy ra ngắn mạch, dòng điện có thể tăng lên rất cao. Hiện tượng này tạo ra tác động nhiệt và lực điện động. Thanh dẫn và các điểm liên kết đều có thể chịu ảnh hưởng.
• Vì vậy, tủ phải có khả năng chịu ngắn mạch phù hợp với hệ thống. Dòng ngắn mạch dự kiến là một thông số cần được xác định. Thời gian chịu đựng và đặc tính của thiết bị bảo vệ cũng cần được xem xét.
• Các yếu tố trên phải được đánh giá đồng bộ trong quá trình thiết kế. Đây cũng là nội dung quan trọng khi kiểm tra và nghiệm thu tủ.

Yêu cầu về tiếp địa và cách điện

• Tủ điện phải đáp ứng yêu cầu về cách điện và khoảng cách an toàn. Liên kết bảo vệ cũng cần được thực hiện theo thiết kế. Các bộ phận kim loại phải phù hợp với phương án tiếp địa của hệ thống.
• Quá trình kiểm tra không nên chỉ dựa vào quan sát bên ngoài. Hồ sơ nghiệm thu có thể yêu cầu các phép thử điện phù hợp. Nội dung cụ thể phụ thuộc vào tiêu chuẩn được áp dụng.

Cách chọn tủ điện hạ thế đúng nhu cầu, tránh phát sinh chi phí

Lựa chọn tủ điện cần bắt đầu từ nhu cầu sử dụng thực tế. Các dữ liệu kỹ thuật của công trình cũng phải được xác định trước khi sản xuất.

Xác định công suất và đặc tính phụ tải

• Cần tổng hợp công suất thiết bị và dòng điện vận hành. Chế độ làm việc và nhu cầu mở rộng trong tương lai cũng cần được xem xét.
• Với phụ tải sử dụng động cơ, cần chú ý đến dòng khởi động.
• Những dữ liệu này giúp xác định dòng điện định mức và lựa chọn thiết bị đóng cắt. Đây cũng là cơ sở để tính toán hệ thống thanh cái.
• Thiết bị quá nhỏ có thể ảnh hưởng đến quá trình vận hành. Ngược lại, lựa chọn quá lớn chưa chắc mang lại hiệu quả về chi phí.

Lựa chọn sơ đồ phân phối

• Sơ đồ điện cần thể hiện nguồn cấp, thiết bị bảo vệ và hệ thống thanh cái. Các nhánh phụ tải cũng phải được thể hiện rõ ràng.
• Với công trình có nguồn dự phòng, cần tính toán phương án chuyển nguồn. Yêu cầu liên động cũng phải được xác định ngay từ giai đoạn thiết kế.
• Sơ đồ rõ ràng giúp hạn chế nhầm lẫn khi thi công. Đồng thời, việc kiểm tra và xử lý sự cố sau này cũng thuận tiện hơn.

Chọn vật liệu và kích thước vỏ tủ

• Vỏ thép sơn tĩnh điện được sử dụng phổ biến trong nhiều công trình. Vật liệu này phù hợp với nhiều ứng dụng công nghiệp và dân dụng.
• Inox có thể phù hợp hơn với một số môi trường ẩm. Vật liệu này cũng được cân nhắc khi công trình có yêu cầu chống ăn mòn cao.
• Kích thước tủ phải đảm bảo không gian cho thiết bị và dây dẫn. Khoảng cách cách điện và không gian bảo trì cũng cần được tính đến.
• Không nên làm tủ quá chật chỉ để giảm diện tích lắp đặt.

Xem xét điều kiện lắp đặt

• Tủ trong nhà và ngoài trời có yêu cầu sử dụng khác nhau. Kết cấu, cấp IP và phương pháp xử lý bề mặt cần được lựa chọn tương ứng.
• Với môi trường nhiệt độ cao, cần chú ý đến khả năng tản nhiệt. Điều này cũng quan trọng tại những vị trí có thông gió hạn chế.
• Công trình có bụi dẫn điện hoặc hơi hóa chất cần được đánh giá kỹ hơn. Nguy cơ ăn mòn cũng ảnh hưởng trực tiếp đến phương án bảo vệ.

Tính đến khả năng mở rộng và bảo trì

• Tủ cần được bố trí để nhân sự kỹ thuật dễ tiếp cận khi kiểm tra và bảo trì.
• Nếu dự kiến tăng phụ tải, nên tính đến không gian dự phòng. Số lượng ngõ ra và khả năng mở rộng thanh cái cũng cần được xem xét.
• Nhãn mạch, sơ đồ đấu dây và tài liệu kỹ thuật nên được chuẩn bị đầy đủ. Những tài liệu này giúp giảm thời gian kiểm tra và bảo trì.
• Đây là các yếu tố dễ bị bỏ qua nếu chủ đầu tư chỉ so sánh giá mua ban đầu.

Quy trình thiết kế, gia công và kiểm tra tủ điện hạ thế

Một quy trình triển khai rõ ràng giúp kiểm soát chất lượng và hạn chế sai lệch giữa bản vẽ với sản phẩm thực tế.

Bước 1: Khảo sát và thu thập yêu cầu. Đơn vị thực hiện xác định nguồn điện, phụ tải, môi trường lắp đặt và yêu cầu vận hành.

Bước 2: Thiết kế sơ đồ điện. Sơ đồ nguyên lý và sơ đồ bố trí thiết bị được xây dựng theo yêu cầu kỹ thuật đã thống nhất.

Bước 3: Lựa chọn thiết bị. Máy cắt, thanh dẫn, thiết bị đo và phần tử điều khiển được lựa chọn theo thông số hệ thống.

Bước 4: Gia công vỏ tủ và lắp ráp. Khung tủ, bản mã, thanh cái và thiết bị được gia công, lắp đặt theo hồ sơ thiết kế.

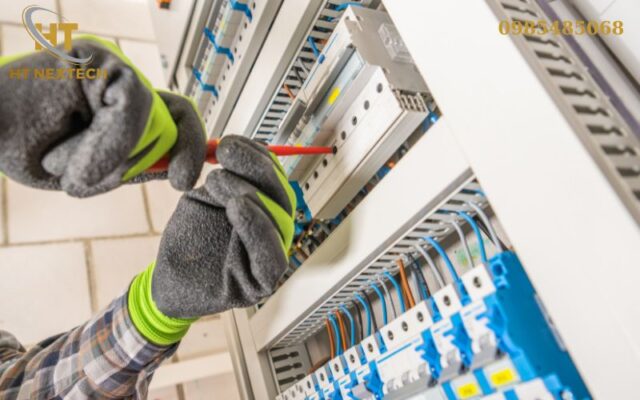

Bước 5: Đấu nối và kiểm tra. Nhân sự kỹ thuật kiểm tra dây dẫn, đầu nối, nhãn mạch, liên kết bảo vệ và các chức năng cần thiết.

Bước 6: Thử nghiệm và nghiệm thu. Thực hiện các bước xác minh, kiểm tra hoặc thử nghiệm phù hợp với tiêu chuẩn và yêu cầu dự án trước khi bàn giao.

Quy trình cụ thể cần được thống nhất trong hồ sơ dự án. Các thao tác kiểm tra bên trong tủ phải do người có chuyên môn thực hiện theo biện pháp an toàn điện.

Những lỗi thường gặp khi sử dụng tủ điện hạ thế

Tủ điện có thể phát sinh sự cố do thiết kế không phù hợp, lắp đặt sai kỹ thuật hoặc bảo trì chưa đầy đủ. Nhận diện sớm các dấu hiệu bất thường giúp giảm nguy cơ gián đoạn vận hành.

Báo giá tủ điện hạ thế phụ thuộc vào những yếu tố nào?

Chi phí tủ điện hạ thế phụ thuộc vào cấu hình và yêu cầu của từng dự án. Không có một mức giá chung áp dụng cho mọi công trình.

Các yếu tố ảnh hưởng trực tiếp đến báo giá gồm:
