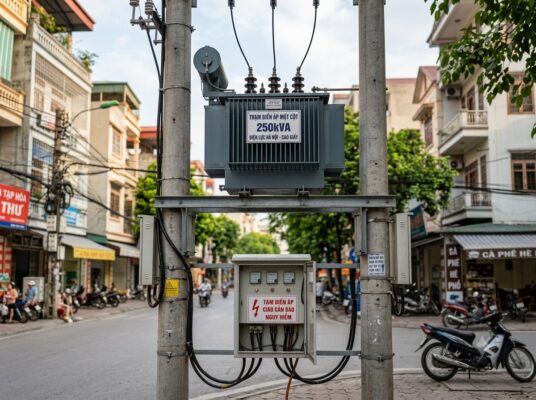

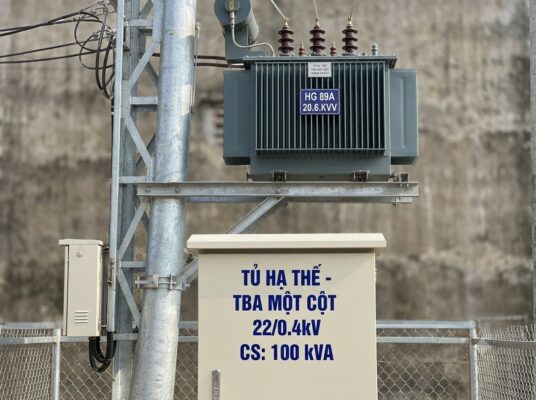

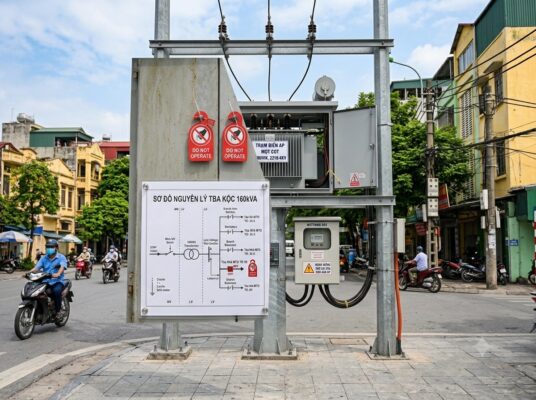

Trạm biến áp một cột: Cấu tạo, ứng dụng và lắp đặt

Trạm biến áp một cột là giải pháp cấp điện phổ biến trong hệ thống điện ngoài trời. Thiết kế của trạm khá gọn, máy biến áp được đặt trên một cột chịu lực. Nhờ đó, công trình có thể tiết kiệm diện tích lắp đặt. Loại trạm này phù hợp với khu dân cư, nhà máy, xưởng sản xuất và nhiều công trình có nhu cầu sử dụng điện vừa và nhỏ. Tùy từng dự án, trạm có thể được thiết kế theo công suất và yêu cầu kỹ thuật riêng.

Trạm biến áp một cột là gì?

Trạm biến áp một cột là dạng trạm biến áp ngoài trời. Máy biến áp được lắp đặt trên một cột có kết cấu chịu lực phù hợp. Trạm có nhiệm vụ biến đổi điện áp từ trung thế xuống hạ thế. Nguồn điện sau khi được hạ áp sẽ cấp cho các phụ tải. Hệ thống có thể phục vụ nhiều loại công trình khác nhau. So với các loại trạm có kết cấu lớn, trạm một cột có ưu điểm về diện tích. Thiết kế gọn giúp công trình dễ bố trí tại những khu vực có mặt bằng hạn chế. Công suất và thiết bị của trạm được lựa chọn dựa trên nhu cầu thực tế. Điều này giúp hệ thống hoạt động ổn định và phù hợp với từng phụ tải.

Cấu tạo trạm biến áp một cột

Một trạm biến áp một cột gồm nhiều thiết bị phối hợp với nhau. Mỗi bộ phận đảm nhận một chức năng riêng trong quá trình biến đổi và phân phối điện.

Cột đỡ trạm

Cột là bộ phận chịu lực chính của trạm. Tùy thiết kế, cột có thể sử dụng bê tông hoặc kết cấu phù hợp với công trình.
Cột phải đảm bảo khả năng chịu tải của máy biến áp. Kết cấu cũng cần phù hợp với điều kiện lắp đặt ngoài trời.

Máy biến áp

Máy biến áp là thiết bị trung tâm của trạm. Thiết bị thực hiện nhiệm vụ biến đổi điện áp từ trung thế xuống hạ thế.
Công suất máy được lựa chọn dựa trên tổng phụ tải. Nhu cầu sử dụng điện trong tương lai cũng cần được tính đến khi thiết kế.

Thiết bị trung thế

Phía trung thế được bố trí các thiết bị đóng cắt và bảo vệ. Tùy hệ thống, trạm có thể sử dụng cầu dao, cầu chì hoặc thiết bị đóng cắt chuyên dụng.
Các thiết bị này giúp kiểm soát nguồn điện. Đồng thời, chúng hỗ trợ bảo vệ máy biến áp khi xảy ra sự cố.

Tủ điện hạ thế

Sau khi được biến đổi điện áp, nguồn điện được đưa đến tủ điện hạ thế. Tủ thực hiện nhiệm vụ phân phối điện đến các phụ tải.
Tùy yêu cầu, tủ có thể tích hợp thiết bị đóng cắt, bảo vệ và đo lường. Cách bố trí hợp lý giúp việc vận hành và bảo trì thuận tiện hơn.

Hệ thống chống sét

Trạm biến áp một cột thường được lắp đặt ngoài trời. Vì vậy, hệ thống chống sét là hạng mục cần được quan tâm.
Thiết bị chống sét giúp hạn chế ảnh hưởng của xung điện do sét. Việc lựa chọn và bố trí thiết bị cần dựa trên thiết kế kỹ thuật của công trình.

Hệ thống tiếp địa

Hệ thống tiếp địa có vai trò quan trọng trong việc bảo vệ trạm. Hệ thống tạo đường dẫn cho dòng điện sự cố xuống đất.
Điện trở tiếp địa cần được kiểm tra theo yêu cầu kỹ thuật. Điều này giúp nâng cao mức độ an toàn trong quá trình vận hành.

Thông số kỹ thuật của trạm biến áp một cột

Thông số của trạm không cố định mà được lựa chọn theo yêu cầu của từng dự án. Một số thông số quan trọng cần xác định gồm:

Công suất máy biến áp.
Điện áp phía trung thế.
Điện áp phía hạ thế.
Tần số làm việc.
Kiểu máy biến áp.
Kết cấu cột đỡ.
Thiết bị đóng cắt và bảo vệ.
Hệ thống chống sét.
Hệ thống tiếp địa.
Điều kiện môi trường và vị trí lắp đặt.

Trong đó, công suất máy biến áp là một trong những yếu tố quan trọng nhất. Việc lựa chọn công suất cần dựa trên tổng phụ tải và nhu cầu sử dụng thực tế, tránh tình trạng máy biến áp hoạt động quá tải hoặc lựa chọn công suất quá lớn gây lãng phí.

Nguyên lý hoạt động của trạm biến áp một cột

Về cơ bản, nguồn điện trung thế được đưa vào trạm thông qua hệ thống thiết bị đóng cắt và bảo vệ. Nguồn điện sau đó đi vào máy biến áp để thực hiện quá trình biến đổi điện áp. Sau khi được hạ xuống cấp điện áp phù hợp, nguồn điện được đưa đến tủ điện hạ thế và phân phối đến các phụ tải.

Quá trình có thể được hiểu đơn giản theo trình tự:

Nguồn trung thế → thiết bị bảo vệ và đóng cắt → máy biến áp → tủ điện hạ thế → phụ tải.

Các thiết bị bảo vệ và tiếp địa được bố trí nhằm tăng mức độ an toàn cho toàn bộ hệ thống trong quá trình vận hành.

Ứng dụng của trạm biến áp một cột

Nhờ thiết kế nhỏ gọn và khả năng tiết kiệm diện tích, trạm biến áp một cột được ứng dụng trong nhiều lĩnh vực.

Cấp điện cho khu dân cư

Trạm có thể được sử dụng để cung cấp nguồn điện hạ thế cho các khu dân cư có nhu cầu phụ tải phù hợp. Thiết kế gọn giúp hạn chế diện tích chiếm dụng tại khu vực lắp đặt.

Nhà máy và xưởng sản xuất

Các nhà máy, xưởng sản xuất quy mô vừa và nhỏ có thể sử dụng trạm để cấp nguồn cho máy móc, hệ thống chiếu sáng và các thiết bị phụ trợ.

Công trình thương mại và dịch vụ

Trạm cũng có thể được ứng dụng tại các công trình thương mại, kho xưởng, khu dịch vụ hoặc những dự án cần hệ thống cấp điện ngoài trời.

Công trình có mặt bằng hạn chế

Đây là một trong những trường hợp phù hợp với trạm biến áp một cột. Thiết kế tập trung giúp giảm diện tích bố trí so với những giải pháp yêu cầu khu vực xây dựng lớn hơn.

Xem thêm: Công suất trạm biến áp

Ưu điểm của trạm biến áp một cột

Trạm biến áp một cột được lựa chọn nhờ nhiều ưu điểm về thiết kế và khả năng ứng dụng.

Tiết kiệm diện tích

Máy biến áp được bố trí trên một cột nên diện tích chiếm dụng mặt bằng tương đối nhỏ. Đây là ưu điểm đáng chú ý đối với những công trình có quỹ đất hạn chế.

Thiết kế gọn

Kết cấu trạm được bố trí tập trung, phù hợp với nhiều khu vực lắp đặt ngoài trời.

Phù hợp nhiều công trình

Tùy theo công suất và yêu cầu kỹ thuật, trạm có thể được thiết kế cho nhiều loại phụ tải khác nhau.

Thuận tiện kiểm tra và bảo trì

Các thiết bị được bố trí theo hệ thống giúp nhân sự kỹ thuật thuận tiện hơn trong quá trình kiểm tra, bảo dưỡng và xử lý sự cố.

Tối ưu chi phí đầu tư

Với thiết kế gọn và không yêu cầu diện tích xây dựng lớn, giải pháp này có thể giúp tối ưu chi phí mặt bằng và một số hạng mục xây dựng liên quan.

Quy trình lắp đặt trạm biến áp một cột

Việc lắp đặt trạm biến áp một cột cần được thực hiện theo hồ sơ thiết kế và yêu cầu kỹ thuật của công trình. Một quy trình cơ bản thường gồm các bước sau:

Khảo sát vị trí lắp đặt

Trước tiên cần khảo sát mặt bằng, xác định vị trí đặt trạm, điều kiện địa hình, khoảng cách an toàn và khả năng kết nối với hệ thống điện hiện hữu.

Thiết kế và lựa chọn thiết bị

Dựa trên nhu cầu phụ tải, đơn vị kỹ thuật xác định công suất máy biến áp, cấp điện áp và các thiết bị đóng cắt, bảo vệ, chống sét, tiếp địa phù hợp.

Chuẩn bị móng và vị trí dựng cột

Móng và vị trí đặt cột cần được thi công theo thiết kế. Khả năng chịu lực phải đáp ứng tải trọng của máy biến áp và các thiết bị được lắp đặt trên trạm.

Lắp dựng cột và kết cấu đỡ

Cột được dựng đúng vị trí, kiểm tra độ chắc chắn và hoàn thiện hệ thống kết cấu đỡ trước khi lắp đặt máy biến áp.

Lắp đặt máy biến áp

Máy biến áp được đưa lên vị trí lắp đặt bằng thiết bị chuyên dụng và cố định chắc chắn trên kết cấu đỡ. Quá trình này cần được thực hiện bởi đội ngũ kỹ thuật có chuyên môn.

Lắp đặt thiết bị điện

Các thiết bị trung thế, hạ thế, chống sét, bảo vệ và đo lường được lắp đặt theo sơ đồ nguyên lý và bản vẽ kỹ thuật.

Hoàn thiện hệ thống tiếp địa

Hệ thống tiếp địa được thi công và kết nối với các bộ phận cần thiết của trạm. Sau đó tiến hành kiểm tra các thông số theo yêu cầu.

Kiểm tra và nghiệm thu

Trước khi đưa vào vận hành, toàn bộ hệ thống cần được kiểm tra, thử nghiệm và nghiệm thu. Chỉ đưa trạm vào hoạt động khi các hạng mục đáp ứng yêu cầu kỹ thuật và an toàn.

Những lưu ý khi lắp đặt trạm biến áp một cột

Để trạm vận hành ổn định, quá trình thiết kế và thi công cần đặc biệt chú ý đến vị trí lắp đặt, khả năng chịu lực của cột và điều kiện môi trường.
Ngoài ra, cần đảm bảo khoảng cách an toàn điện, hệ thống chống sét và tiếp địa được thiết kế phù hợp. Máy biến áp và thiết bị đóng cắt cũng cần được lựa chọn đúng công suất, cấp điện áp và điều kiện làm việc.
Công tác kiểm tra, bảo trì định kỳ cũng cần được thực hiện để phát hiện sớm các dấu hiệu bất thường, hạn chế nguy cơ sự cố trong quá trình vận hành.

Khi nào nên sử dụng trạm biến áp một cột?

Trạm biến áp một cột phù hợp khi công trình cần một giải pháp cấp điện ngoài trời có thiết kế gọn và tối ưu diện tích. Tuy nhiên, việc lựa chọn không chỉ dựa trên diện tích mà còn phải xem xét công suất phụ tải, cấp điện áp, điều kiện mặt bằng và yêu cầu kỹ thuật.
Với các dự án có phụ tải lớn hoặc yêu cầu đặc biệt về vận hành, chủ đầu tư nên khảo sát và tính toán hệ thống trước khi quyết định loại trạm phù hợp.

Trạm biến áp một cột là giải pháp cấp điện ngoài trời có thiết kế gọn, tiết kiệm diện tích và phù hợp với nhiều công trình. Việc lựa chọn đúng công suất, thiết bị bảo vệ và đơn vị thi công giúp hệ thống vận hành an toàn, ổn định và hiệu quả.
