Van điều khiển hệ thống điều hòa: Cấu tạo và ứng dụng

Van điều khiển hệ thống điều hòa là thiết bị quan trọng trong các hệ thống HVAC. Van giúp kiểm soát lưu lượng nước hoặc môi chất đi qua đường ống. Nhờ đó, hệ thống có thể điều chỉnh nhiệt độ theo nhu cầu sử dụng.

Van thường kết hợp với bộ truyền động và bộ điều khiển. Thiết bị có thể hoạt động tự động theo tín hiệu từ cảm biến. Khi kết nối với BMS, van còn hỗ trợ quản lý tập trung.

Việc lựa chọn đúng loại van giúp hệ thống điều hòa vận hành ổn định. Đồng thời, thiết bị còn góp phần tối ưu năng lượng và giảm chi phí vận hành.

Van điều khiển hệ thống điều hòa là gì?

Van điều khiển hệ thống điều hòa là thiết bị dùng để điều chỉnh dòng chảy trong hệ thống HVAC. Van thường được lắp trên đường ống nước lạnh hoặc nước nóng.

Khi nhận tín hiệu điều khiển, van sẽ thay đổi độ mở. Lưu lượng chất lỏng đi qua van cũng được điều chỉnh theo.

Ví dụ, khi nhiệt độ phòng tăng cao, hệ thống sẽ tăng nhu cầu làm lạnh. Bộ điều khiển gửi tín hiệu đến van. Van mở rộng để tăng lưu lượng nước lạnh qua coil.

Khi nhiệt độ đạt mức cài đặt, van sẽ giảm độ mở. Nhờ đó, hệ thống không phải hoạt động ở công suất tối đa liên tục.

Cấu tạo của van điều khiển hệ thống điều hòa

Tùy từng loại van, cấu tạo có thể khác nhau. Tuy nhiên, một van điều khiển HVAC thường gồm các bộ phận chính sau:

1. Thân van

Thân van là bộ phận bao quanh các chi tiết bên trong. Bộ phận này thường được chế tạo từ đồng, gang, thép hoặc vật liệu phù hợp.

Thân van có nhiệm vụ chịu áp suất của hệ thống. Đồng thời, thân van tạo vị trí kết nối với đường ống.

2. Bộ phận đóng mở

Bộ phận này trực tiếp điều chỉnh dòng chảy. Tùy thiết kế, van có thể sử dụng đĩa van, bi van hoặc nút van.

Khi bộ phận đóng mở thay đổi vị trí, tiết diện dòng chảy cũng thay đổi. Nhờ đó, lưu lượng nước được kiểm soát.

3. Bộ truyền động

Bộ truyền động còn được gọi là actuator. Đây là bộ phận giúp van đóng hoặc mở tự động.

Bộ truyền động có thể sử dụng điện hoặc các phương thức truyền động khác. Trong hệ thống HVAC hiện đại, actuator điện được sử dụng khá phổ biến.

4. Trục van

Trục van kết nối bộ truyền động với bộ phận đóng mở. Khi actuator hoạt động, trục sẽ truyền chuyển động đến van.

Thiết kế của trục phụ thuộc vào từng loại van. Độ chính xác của bộ phận này ảnh hưởng đến khả năng điều khiển.

5. Gioăng và bộ phận làm kín

Gioăng giúp hạn chế rò rỉ tại các vị trí kết nối. Vật liệu gioăng cần phù hợp với nhiệt độ và môi chất trong hệ thống.

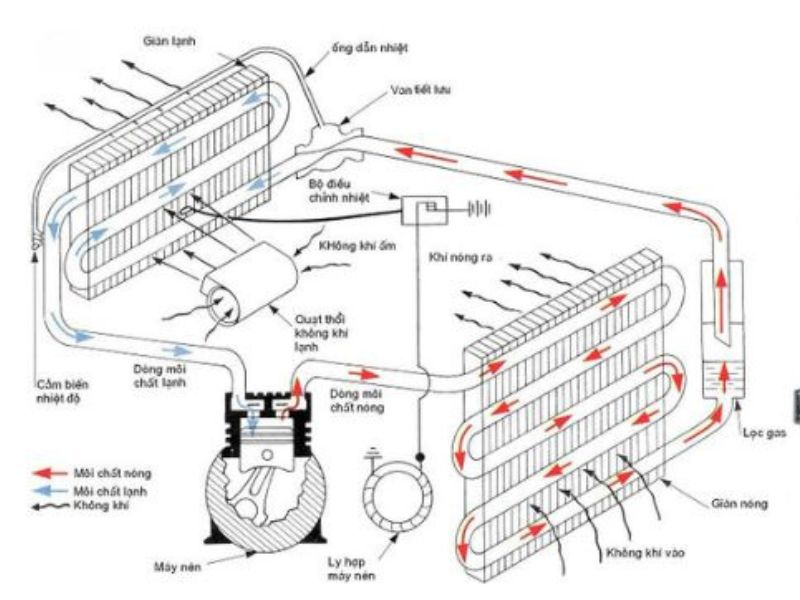

Nguyên lý hoạt động của van điều khiển hệ thống điều hòa

Nguyên lý hoạt động của van khá đơn giản. Hệ thống sử dụng cảm biến để thu thập dữ liệu môi trường.

Cảm biến có thể đo nhiệt độ, áp suất hoặc các thông số liên quan. Dữ liệu được truyền về bộ điều khiển.

Bộ điều khiển phân tích dữ liệu. Sau đó, thiết bị gửi tín hiệu đến actuator.

Actuator điều chỉnh độ mở của van. Lưu lượng nước qua đường ống sẽ thay đổi theo tín hiệu.

Quy trình cơ bản:

Cảm biến → Bộ điều khiển → Actuator → Van → Điều chỉnh lưu lượng

Ví dụ, nhiệt độ phòng tăng cao hơn mức cài đặt. Bộ điều khiển sẽ yêu cầu van mở lớn hơn.

Lưu lượng nước lạnh qua coil tăng lên. Công suất làm lạnh cũng được điều chỉnh theo.

Khi nhiệt độ đạt mức mong muốn, van sẽ giảm độ mở. Quá trình này diễn ra tự động và liên tục.

Các loại van điều khiển hệ thống điều hòa phổ biến

Tùy vào thiết kế và mục đích sử dụng, hệ thống điều hòa có thể sử dụng nhiều loại van khác nhau.

Van điều khiển hai ngả

Van hai ngả có hai cửa kết nối với đường ống. Đây là loại van được sử dụng phổ biến trong hệ thống HVAC.Van có nhiệm vụ điều chỉnh lưu lượng đi qua coil. Thiết bị thường được sử dụng cho FCU và AHU.

Van điều khiển ba ngả

Van ba ngả có ba cửa kết nối. Thiết bị có thể được sử dụng để trộn hoặc chia dòng nước.Van thường phù hợp với những hệ thống cần điều chỉnh dòng chảy linh hoạt. Việc lựa chọn van cần dựa trên sơ đồ thủy lực.

Van bi điều khiển

Van bi sử dụng một viên bi có lỗ xuyên tâm. Khi bi xoay, tiết diện dòng chảy thay đổi.Loại van này có thiết kế nhỏ gọn. Van cũng có khả năng đóng mở nhanh.

Van bướm điều khiển

Van bướm sử dụng một đĩa van để điều chỉnh dòng chảy. Thiết bị thường được sử dụng cho đường ống có kích thước lớn.Van có ưu điểm là trọng lượng tương đối nhẹ. Thiết bị cũng phù hợp với nhiều hệ thống nước HVAC.

Van cầu điều khiển

Van cầu có khả năng điều chỉnh lưu lượng tương đối chính xác. Loại van này phù hợp với những ứng dụng cần kiểm soát dòng chảy ổn định.

Ứng dụng của van điều khiển hệ thống điều hòa

Van điều khiển hệ thống điều hòa được ứng dụng trong nhiều công trình. Thiết bị đóng vai trò quan trọng trong việc kiểm soát lưu lượng.

Hệ thống FCU

Van thường được lắp tại đường nước cấp cho FCU. Thiết bị giúp điều chỉnh lượng nước lạnh đi qua coil.

Khi tải lạnh thay đổi, van sẽ thay đổi độ mở. Nhờ đó, nhiệt độ phòng được kiểm soát tốt hơn.

Hệ thống AHU

AHU cần lưu lượng nước phù hợp để trao đổi nhiệt. Van điều khiển giúp điều chỉnh dòng nước qua coil.

Thiết bị có thể nhận tín hiệu từ hệ thống điều khiển. Điều này giúp AHU hoạt động theo tải thực tế.

Hệ thống Chiller

Trong hệ thống Chiller, van có thể được sử dụng để kiểm soát dòng nước. Thiết bị hỗ trợ cân bằng và điều chỉnh lưu lượng.

Việc sử dụng van phù hợp giúp hệ thống vận hành ổn định. Đồng thời, hiệu quả trao đổi nhiệt cũng được cải thiện.

Tòa nhà văn phòng

Van điều khiển được sử dụng trong các hệ thống HVAC của tòa nhà. Thiết bị giúp kiểm soát nhiệt độ tại từng khu vực.

Khi kết hợp với BMS, người quản lý có thể giám sát hệ thống tập trung.

Khách sạn và trung tâm thương mại

Các công trình lớn có nhu cầu điều hòa cao. Van điều khiển giúp phân phối và kiểm soát lưu lượng phù hợp.

Hệ thống có thể điều chỉnh theo tình trạng sử dụng của từng khu vực.

Nhà máy và phòng sạch

Một số nhà máy yêu cầu kiểm soát nhiệt độ nghiêm ngặt. Van điều khiển giúp hệ thống HVAC phản hồi theo điều kiện thực tế.

Đối với phòng sạch, việc lựa chọn van cần đáp ứng yêu cầu kỹ thuật của công trình.

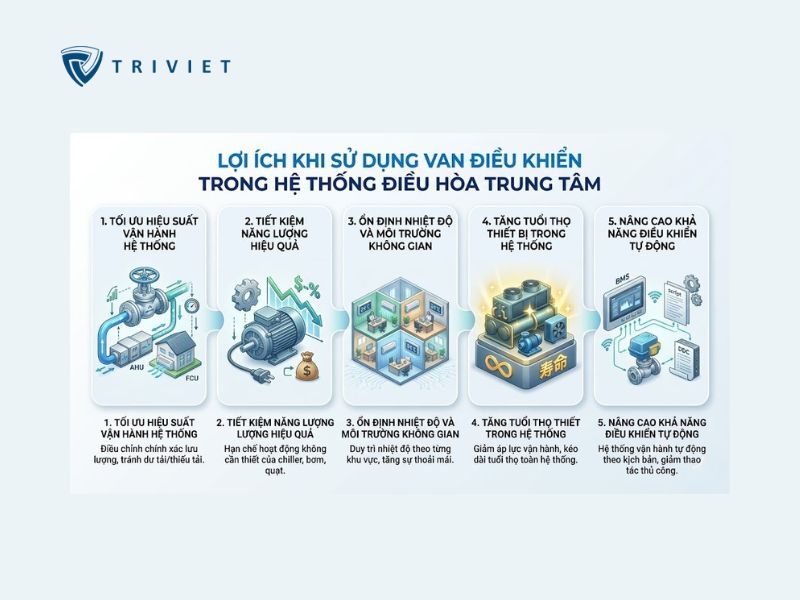

Lợi ích khi sử dụng van điều khiển HVAC

Kiểm soát nhiệt độ tốt hơn : Van giúp điều chỉnh lưu lượng nước theo nhu cầu làm lạnh. Hệ thống có thể phản hồi nhanh với sự thay đổi của tải.

Tiết kiệm năng lượng: Van điều khiển giúp hạn chế lưu lượng không cần thiết. Hệ thống có thể vận hành theo nhu cầu thực tế.Khi kết hợp với biến tần và BMS, khả năng tối ưu năng lượng có thể được nâng cao.

Tăng hiệu quả vận hành: Việc điều chỉnh lưu lượng chính xác giúp thiết bị HVAC hoạt động ổn định. Hệ thống cũng dễ dàng đáp ứng các mức tải khác nhau.

Hỗ trợ tự động hóa: Van có thể nhận tín hiệu từ bộ điều khiển. Nhờ đó, hệ thống không cần điều chỉnh thủ công liên tục.

Dễ dàng quản lý: Khi kết nối với BMS, trạng thái van có thể được giám sát tập trung. Người vận hành có thể theo dõi và điều chỉnh hệ thống.

Cách lựa chọn van điều khiển hệ thống điều hòa

Để lựa chọn đúng van, cần xem xét nhiều yếu tố kỹ thuật.

Xác định kích thước đường ống
Kích thước van cần phù hợp với hệ thống. Tuy nhiên, không nên chỉ chọn van theo đường kính ống.
Lưu lượng thiết kế cũng cần được xem xét. Việc lựa chọn theo lưu lượng giúp van hoạt động hiệu quả hơn.
Kiểm tra áp suất làm việc
Van phải chịu được áp suất của hệ thống. Cần lựa chọn sản phẩm có thông số phù hợp.
Xác định nhiệt độ làm việc
Nhiệt độ nước ảnh hưởng đến vật liệu của van. Vì vậy, cần kiểm tra phạm vi nhiệt độ trước khi lựa chọn.
Kiểm tra tín hiệu điều khiển
Van có thể sử dụng nhiều loại tín hiệu. Một số loại phổ biến gồm ON/OFF, 0–10 V và 4–20 mA.
Cần chọn actuator tương thích với bộ điều khiển. Nếu sử dụng BMS, khả năng tích hợp cũng cần được kiểm tra.
Xem xét môi trường lắp đặt
Môi trường có độ ẩm cao hoặc nhiều bụi cần thiết bị phù hợp. Với khu vực đặc biệt, nên kiểm tra cấp bảo vệ của actuator.

Hướng dẫn lắp đặt van điều khiển hệ thống điều hòa

Để van hoạt động ổn định, cần thực hiện đúng quy trình lắp đặt.

Bước 1: Kiểm tra thông số: Kiểm tra kích thước, áp suất và nhiệt độ làm việc. Đồng thời, kiểm tra tín hiệu của actuator.

Bước 2: Kiểm tra đường ống: Đường ống cần được vệ sinh trước khi lắp. Cặn bẩn có thể làm ảnh hưởng đến hoạt động của van.

Bước 3: Xác định chiều dòng chảy: Kiểm tra mũi tên trên thân van. Lắp đúng theo hướng dòng chảy được quy định.

Bước 4: Kết nối van: Lắp van vào đường ống theo đúng phương pháp kết nối. Không nên để đường ống tạo lực lên thân van.

Bước 5: Lắp actuator: Cố định bộ truyền động vào thân van. Kiểm tra khả năng đóng mở của van.

Bước 6: Đấu nối điều khiển: Đấu dây theo sơ đồ của nhà sản xuất. Kiểm tra nguồn điện trước khi cấp cho actuator.

Bước 7: Chạy thử: Kiểm tra khả năng đóng mở của van. Đồng thời, kiểm tra tín hiệu phản hồi nếu van kết nối BMS.

Những lỗi thường gặp khi sử dụng van điều khiển

Một số lỗi có thể ảnh hưởng đến hiệu quả hoạt động của van.

Chọn sai kích thước van.
Lắp ngược chiều dòng chảy.
Không vệ sinh đường ống.
Đấu sai tín hiệu điều khiển.
Chọn sai điện áp actuator.
Không kiểm tra rò rỉ.
Không bảo trì định kỳ.
Lắp đặt tại vị trí khó bảo trì.

Để hạn chế các lỗi trên, cần tuân thủ tài liệu kỹ thuật của nhà sản xuất. Việc thi công cũng nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Bảo trì van điều khiển hệ thống điều hòa

Bảo trì định kỳ giúp van duy trì hiệu suất ổn định. Tần suất kiểm tra phụ thuộc vào điều kiện vận hành.

Một số công việc cần thực hiện gồm:

Kiểm tra thân van.
Kiểm tra rò rỉ.
Kiểm tra mối nối.
Kiểm tra actuator.
Kiểm tra tín hiệu điều khiển.
Kiểm tra khả năng đóng mở.
Vệ sinh khu vực xung quanh.
Hiệu chỉnh khi cần thiết.

Nếu van có tiếng ồn bất thường hoặc phản hồi chậm, cần kiểm tra sớm. Không nên tiếp tục vận hành khi phát hiện lỗi nghiêm trọng.

Nên chọn đơn vị uy tín trước khi mua vì sao ?

Van điều khiển hệ thống điều hòa là thiết bị quan trọng trong hệ thống HVAC. Van giúp kiểm soát lưu lượng và hỗ trợ duy trì nhiệt độ theo yêu cầu.Thiết bị có nhiều loại như van hai ngả, van ba ngả, van bi và van bướm. Mỗi loại phù hợp với những ứng dụng khác nhau.Để hệ thống hoạt động hiệu quả, cần chọn van đúng thông số. Việc lắp đặt cũng phải tuân thủ yêu cầu kỹ thuật.Khi kết hợp với cảm biến và BMS, van có thể hoạt động tự động. Đây là giải pháp giúp nâng cao hiệu quả vận hành và hỗ trợ tiết kiệm năng lượng.
