Vỏ tủ tôn – Kết cấu chắc chắn, bảo vệ thiết bị dài lâu

Vỏ tủ tôn là bộ phận quan trọng giúp bảo vệ thiết bị điện khỏi bụi bẩn, va đập và các tác động từ môi trường. Với kết cấu chắc chắn, dễ gia công và chi phí hợp lý, sản phẩm được sử dụng rộng rãi trong nhà máy, tòa nhà và công trình công nghiệp.

Vỏ tủ tôn là gì?

Vỏ tủ tôn là phần kết cấu bên ngoài của tủ điện, được gia công chủ yếu từ thép tấm hoặc tôn mạ. Sản phẩm có nhiệm vụ bao bọc và bảo vệ các thiết bị điện, đồng thời tạo không gian để lắp đặt và đấu nối. Tùy môi trường sử dụng, bề mặt tủ có thể được sơn tĩnh điện hoặc xử lý bằng phương pháp phù hợp. Lớp hoàn thiện giúp tăng độ bền và hạn chế tác động của môi trường. Vỏ tủ có thể được thiết kế theo dạng treo tường, đứng sàn hoặc kết hợp nhiều khoang. Kích thước được tính toán dựa trên số lượng và kích thước thiết bị bên trong.

Cấu tạo của vỏ tủ tôn

Thân tủ

Thân tủ được tạo từ các tấm thép có độ dày phù hợp. Các chi tiết được cắt, chấn và ghép thành kết cấu hoàn chỉnh.
Thân tủ cần có độ cứng tốt để hạn chế biến dạng trong quá trình vận chuyển và sử dụng.

Cánh tủ

Cánh tủ giúp bảo vệ thiết bị và tạo điều kiện thuận tiện cho việc kiểm tra. Tùy kích thước, tủ có thể sử dụng một hoặc nhiều cánh.
Cánh thường được kết hợp với bản lề, khóa và gioăng để tăng độ kín.

Tấm gá thiết bị

Tấm gá được bố trí bên trong tủ. Đây là vị trí lắp đặt aptomat, contactor, rơ-le, biến tần, PLC và các thiết bị khác.
Cách bố trí cần đảm bảo thuận tiện cho đấu nối, kiểm tra và bảo trì.

Khung tủ

Khung giúp tăng độ chắc chắn cho toàn bộ kết cấu. Với tủ kích thước lớn, khung cần được tính toán phù hợp để hạn chế rung và biến dạng.

Khóa và bản lề

Khóa giúp kiểm soát việc đóng mở tủ. Bản lề đảm bảo cánh tủ hoạt động ổn định trong quá trình sử dụng.

Gioăng cao su

Gioăng được lắp tại vị trí tiếp xúc giữa cánh và thân tủ. Bộ phận này giúp hạn chế bụi, nước và hơi ẩm xâm nhập.

Vật liệu sản xuất vỏ tủ tôn

Chất lượng vỏ tủ tôn phụ thuộc nhiều vào loại vật liệu được lựa chọn.

Tôn thép

Tôn thép được sử dụng phổ biến nhờ độ cứng tốt và khả năng gia công linh hoạt. Vật liệu phù hợp với nhiều loại tủ điện công nghiệp.

Tôn mạ kẽm

Tôn mạ kẽm có khả năng chống ăn mòn tốt hơn thép thông thường. Loại vật liệu này có thể được cân nhắc cho những khu vực có độ ẩm tương đối cao.

Thép tấm sơn tĩnh điện

Thép tấm sau khi gia công có thể được xử lý bề mặt và sơn tĩnh điện. Lớp sơn giúp bảo vệ bề mặt và tạo tính thẩm mỹ cho sản phẩm.

Các loại vỏ tủ tôn phổ biến

Vỏ tủ tôn có nhiều kiểu thiết kế để đáp ứng từng vị trí lắp đặt.

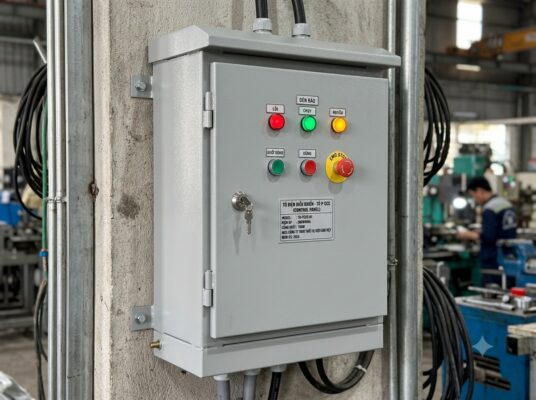

Vỏ tủ tôn treo tường

Loại tủ này có kích thước tương đối gọn và được cố định trực tiếp lên tường.
Sản phẩm phù hợp với tủ điều khiển, tủ công tơ, tủ tín hiệu và các hệ thống điện có quy mô vừa và nhỏ.

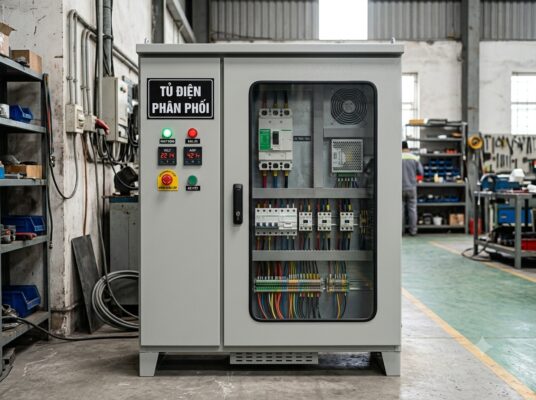

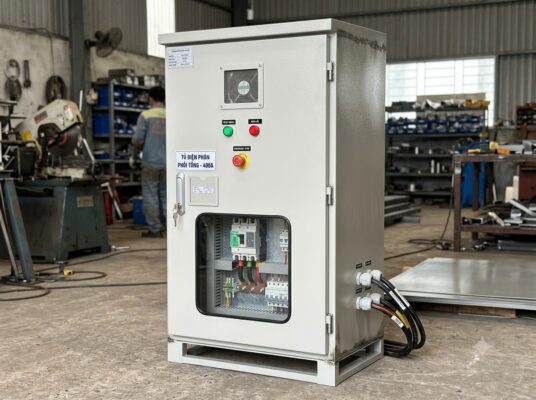

Vỏ tủ tôn đứng

Vỏ tủ dạng đứng có không gian lắp đặt lớn. Tủ thường được đặt trên nền và có thể chia thành nhiều khoang.
Thiết kế này phù hợp với tủ điện phân phối, tủ điều khiển và nhiều hệ thống điện công nghiệp.

Vỏ tủ tôn ngoài trời

Tủ ngoài trời phải chịu tác động trực tiếp từ nắng, mưa và độ ẩm. Vì vậy, thiết kế cần chú trọng khả năng chống nước và bảo vệ thiết bị.
Tùy yêu cầu, tủ có thể được bổ sung mái che, chân đế, gioăng kín hoặc hệ thống thông gió.

Vỏ tủ tôn trong nhà

Tủ trong nhà ít chịu tác động trực tiếp của thời tiết. Thiết kế có thể tập trung vào khả năng bảo vệ thiết bị, thuận tiện thao tác và tối ưu chi phí.

Vỏ tủ tôn nhiều khoang

Tủ nhiều khoang giúp phân chia thiết bị theo từng chức năng. Thiết kế này thường được sử dụng cho các hệ thống điện có quy mô lớn.
Các khoang có thể được bố trí cho thiết bị đóng cắt, điều khiển hoặc phân phối.

Ưu điểm của vỏ tủ tôn

Kết cấu chắc chắn

Thép có độ cứng tốt và phù hợp với các kết cấu bảo vệ thiết bị điện. Vỏ tủ được gia công đúng kỹ thuật sẽ có độ ổn định cao.

Dễ gia công theo yêu cầu

Tôn có thể được cắt, chấn và hàn theo nhiều kích thước khác nhau. Điều này giúp sản xuất tủ theo bản vẽ riêng của từng dự án.

Chi phí hợp lý

So với nhiều vật liệu đặc biệt, tôn thép có mức chi phí dễ tiếp cận hơn. Đây là một trong những lý do sản phẩm được sử dụng phổ biến.

Dễ hoàn thiện bề mặt

Vỏ tủ có thể được sơn tĩnh điện với nhiều màu sắc. Bề mặt sau hoàn thiện có tính thẩm mỹ và dễ vệ sinh.

Phù hợp nhiều loại tủ điện

Từ tủ điều khiển, tủ phân phối đến tủ chuyên dụng, vỏ tủ tôn đều có thể được thiết kế theo yêu cầu.

Nhược điểm của vỏ tủ tôn

Thép thông thường có nguy cơ bị ăn mòn nếu lớp bảo vệ bề mặt bị hư hỏng. Vì vậy, việc xử lý bề mặt có vai trò quan trọng.

Với môi trường có độ ẩm cao, hóa chất hoặc hơi muối, cần lựa chọn vật liệu và phương án bảo vệ phù hợp.

Ngoài ra, tủ ngoài trời cần được thiết kế kỹ về khả năng chống nước, chống bụi và thoát nhiệt.

Vỏ tủ tôn dùng để làm gì?

Vỏ tủ điện tôn được sử dụng để bảo vệ nhiều loại thiết bị điện và điều khiển.

Một số thiết bị thường được lắp đặt gồm:

Aptomat MCB, MCCB, ACB.
Contactor và rơ-le.
PLC và thiết bị điều khiển.
Biến tần.
Bộ nguồn.
Thiết bị đo lường.
Terminal đấu nối.
Thiết bị đóng cắt.
Thanh cái và hệ thống phân phối điện.

Ứng dụng của vỏ tủ tôn

Vỏ tủ tôn được sử dụng trong nhiều lĩnh vực khác nhau.

Nhà máy và khu công nghiệp

Sản phẩm được dùng cho tủ điều khiển máy móc, tủ phân phối và hệ thống điện sản xuất.

Tòa nhà và công trình dân dụng

Vỏ tủ được sử dụng cho tủ điện tầng, tủ phân phối và các hệ thống điều khiển kỹ thuật.

Hệ thống HVAC

Tủ có thể được sử dụng để lắp đặt thiết bị điều khiển điều hòa, thông gió và AHU.

Hệ thống PCCC

Vỏ tủ được thiết kế để lắp đặt các thiết bị điều khiển và phân phối liên quan đến hệ thống phòng cháy chữa cháy.

Hệ thống xử lý nước

Môi trường xử lý nước có độ ẩm cao. Vì vậy, cần lựa chọn vật liệu và phương án bảo vệ bề mặt phù hợp.

Vỏ tủ tôn sơn tĩnh điện

Vỏ tủ tôn sơn tĩnh điện là một trong những lựa chọn phổ biến cho hệ thống điện công nghiệp.
Quy trình sơn giúp tạo lớp phủ đồng đều trên bề mặt. Lớp sơn có tác dụng bảo vệ vật liệu trước các tác động thông thường của môi trường.
Ngoài chức năng bảo vệ, sơn tĩnh điện còn giúp sản phẩm có bề mặt đẹp và đồng nhất.
Màu sắc có thể được lựa chọn theo yêu cầu của công trình hoặc quy định nhận diện.

Thông số kỹ thuật vỏ tủ tôn

Thông số sản phẩm được thiết kế dựa trên từng dự án. Một số yếu tố cần xác định gồm:

Vật liệu: thép tấm, tôn mạ hoặc vật liệu theo yêu cầu.
Độ dày vật liệu: lựa chọn theo kích thước và kết cấu tủ.
Kích thước: chiều cao, chiều rộng và chiều sâu.
Kiểu tủ: treo tường hoặc đứng sàn.
Số lượng cánh: một cánh, hai cánh hoặc nhiều cánh.
Bề mặt: sơn tĩnh điện hoặc phương án hoàn thiện khác.
Cấp bảo vệ: lựa chọn theo môi trường sử dụng.
Phụ kiện: khóa, bản lề, gioăng, chân đế và tấm gá.
Phương án đi cáp: phía trên, phía dưới hoặc hai bên.

Cấp bảo vệ IP của vỏ tủ

Cấp bảo vệ IP là yếu tố cần quan tâm khi lựa chọn vỏ tủ tôn.

Một số cấp bảo vệ thường được sử dụng gồm:

IP54: phù hợp với nhiều môi trường công nghiệp thông thường.
IP55: tăng khả năng bảo vệ trước nước từ các hướng nhất định.
IP65: khả năng chống bụi cao và bảo vệ trước tia nước.
IP66: mức bảo vệ cao hơn trước bụi và tia nước mạnh.

Quy trình sản xuất vỏ tủ tôn tại HT NEXTECH

HT NEXTECH thực hiện gia công vỏ tủ theo bản vẽ và yêu cầu kỹ thuật của khách hàng.

Bước 1: Tiếp nhận yêu cầu

Kỹ thuật viên tiếp nhận kích thước, thiết bị và vị trí lắp đặt.

Bước 2: Thiết kế bản vẽ

Bản vẽ được triển khai dựa trên yêu cầu sử dụng. Các vị trí cửa, tấm gá và đường cáp được tính toán cụ thể.

Bước 3: Cắt tôn

Vật liệu được cắt theo kích thước thiết kế. Độ chính xác của công đoạn này ảnh hưởng đến quá trình lắp ráp.

Bước 4: Chấn tạo hình

Các tấm tôn được chấn theo góc và kích thước yêu cầu. Sau đó, các chi tiết được ghép thành kết cấu tủ.

Bước 5: Hàn và xử lý bề mặt

Các vị trí cần thiết được hàn cố định. Mối hàn được xử lý trước khi chuyển sang công đoạn hoàn thiện.

Bước 6: Sơn tĩnh điện

Bề mặt được xử lý trước khi sơn. Lớp sơn được phủ theo yêu cầu về màu sắc và độ hoàn thiện.

Bước 7: Lắp phụ kiện

Khóa, bản lề, gioăng, tấm gá và các phụ kiện được lắp đặt.

Bước 8: Kiểm tra và bàn giao

Sản phẩm được kiểm tra kích thước, kết cấu và bề mặt trước khi bàn giao cho khách hàng.

Báo giá vỏ tủ tôn phụ thuộc vào yếu tố nào?

Giá vỏ tủ tôn không cố định cho mọi sản phẩm. Chi phí thường phụ thuộc vào:

Kích thước vỏ tủ.
Loại và độ dày vật liệu.
Kiểu thiết kế.
Số lượng cánh và khoang.
Yêu cầu về cấp bảo vệ.
Loại sơn và phương pháp hoàn thiện.
Số lượng phụ kiện.
Số lượng sản phẩm cần gia công.
Yêu cầu bản vẽ và kỹ thuật riêng.

Kinh nghiệm lựa chọn vỏ tủ tôn

Trước khi đặt sản xuất, cần xác định rõ vị trí và môi trường lắp đặt.

Với tủ trong nhà, có thể ưu tiên thiết kế gọn và tối ưu chi phí. Tủ ngoài trời cần chú trọng khả năng chống nước và bảo vệ thiết bị.

Kích thước tủ phải đủ không gian cho thiết bị và hệ thống dây dẫn. Không nên bố trí quá chật vì sẽ gây khó khăn khi thao tác.

Ngoài ra, cần lựa chọn đơn vị gia công có khả năng đọc bản vẽ và kiểm soát kích thước chính xác.

Vì sao nên chọn vỏ tủ tôn HT NEXTECH?

HT NEXTECH cung cấp giải pháp thiết kế và gia công vỏ tủ tôn theo yêu cầu. Sản phẩm được triển khai dựa trên kích thước, thiết bị và điều kiện lắp đặt thực tế.
Khách hàng có thể lựa chọn vật liệu, kích thước, kiểu cửa, màu sơn và phụ kiện phù hợp.
Với định hướng cung cấp giải pháp MEP và cơ điện, HT NEXTECH có khả năng kết hợp vỏ tủ với nhiều hệ thống điện công nghiệp khác.

Vỏ tủ tôn là giải pháp bảo vệ thiết bị điện chắc chắn, linh hoạt và phù hợp với nhiều công trình. Việc lựa chọn đúng vật liệu, kích thước và thiết kế giúp tủ bền bỉ, an toàn và thuận tiện khi vận hành.

HT NEXTECH cam kết cung cấp vỏ tủ tôn gia công theo yêu cầu, đảm bảo kết cấu chắc chắn, độ chính xác cao và đáp ứng yêu cầu thực tế của từng dự án.

Liên hệ hotline 0985 485 068 để được tư vấn và báo giá vỏ tủ tôn theo yêu cầu.
